GCMS-TQ8040 NX

GCMS-TQ8040 NX in Laborumgebung

Intelligente Leistung

Ausgestattet mit einer Ionenquelle, die sich durch hohe Empfindlichkeit und Langzeitstabilität auszeichnet sowie einer hocheffizienten Kollisionszelle, kann das System empfindliche, stabile Analysen über einen langen Zeitraum liefern. Da es mit dem Nexis™ GC-2030 ausgestattet ist, ist auch eine hochpräzise Kontrolle der Durchflussrate und Temperatur gewährleistet, was die Erfassung äußerst zuverlässiger Daten ermöglicht.

Intelligente Produktivität

GC/MS ist heute ein Standardsystem für Analysten, und es kann für eine Vielzahl von Anwendungen eingesetzt werden. Die aktive Zeitverwaltungsfunktion verwaltet Zeiten, in denen das System gewartet werden muss, wenn Systemänderungen vorgenommen werden oder die Wartezeit für einen Benutzer, wenn mehrere auf die Nutzung des Systems warten. Dies gewährleistet eine effizientere Nutzung und eine höhere Betriebszeit.

Intelligente Bedienung

Die Erstellung einer MRM-Analysemethode erfordert die Bestimmung der optimalen Übergänge, Kollisionsenergien und anderer komplizierter Parameter. In der Software GCMSsolution™ erzeugt Smart MRM, die Funktion zur Methodenerstellung, optimierte Analysemethoden, indem die Daten der Übergänge in der Datei "Smart Database" verwendet werden. Wenn Sie MRM-Messungen von Komponenten durchführen möchten, die nicht in der Datenbank enthalten sind, können die optimalen Übergänge mit dem MRM-Optimierungstool automatisch gesucht werden.

Intelligente Leistung

Hochempfindliche und stabile Ionenquelle

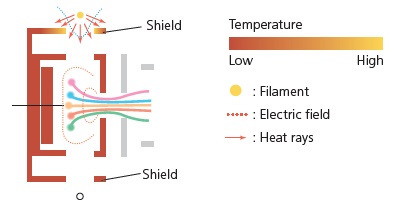

Zeichnung der Hitzeverteilung in der Ionenquelle

Die Wirkung des elektrischen Potentials des Filaments auf die Ionenquelle wird durch einen größeren Abstand zwischen Filament und Ionenquellenbox reduziert. Zusätzlich blockiert ein Schild die vom Filament erzeugte Strahlungswärme, um sicherzustellen, dass die Temperatur der Ionenquellenbox gleichmäßig bleibt. Da dies aktive Stellen innerhalb der Ionenquelle verhindert, wird eine höhere Empfindlichkeit für die Analyse erreicht. (Patent: US7939810)

GCMS-TQ8040 NX mit Querschnitt der Ionenquelle

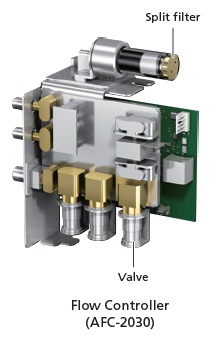

Neuer Durchflussregler erreicht außergewöhnliche Reproduzierbarkeit

Ein neuer Flusscontroller (AFC) mit einer CPU verwendet verschiedene Steuerungsmethoden, um den Trägergasstrom auf eine konstante Flussgeschwindigkeit, Flussrate oder einen konstanten Druck zu regeln. Er kann auch die bereits verwendeten Analysebedingungen genau verfolgen. Der Split-Line-Filter kann ohne Werkzeuge ausgetauscht werden. Die interne Verunreinigung kann visuell bestätigt werden, so dass sichergestellt ist, dass die Filter zum richtigen Zeitpunkt ausgetauscht werden.

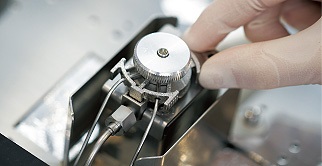

One Touch-
Einlasswartung

Der Injektionsport kann ohne Werkzeug durch einfaches Verschieben des ClickTek™-Adapters geöffnet oder geschlossen werden. Setzen Sie den Einsatz wieder ein, schieben Sie den Hebel und fühlen Sie jedes Mal das Klicken für eine leckagefreie Installation.

Leistungsstarker Quadrupol-Massenfilter

Der hochpräzise Massenfilter mit Vorstäben und patentierter Technologie zur Steuerung des elektrischen Feldes erzielt eine hochpräzise Massentrennleistung. Außerdem minimieren die Vorstangen die Quadrupol-Kontamination und machen eine Quadrupol-Wartung überflüssig.

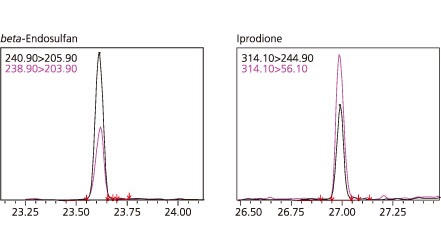

MRM-Massenchromatogramme (Pestizide, 1 pg/μL)



Erweiterter GC-Ofen

Verbesserte Funktionen ermöglichen eine präzisere Temperaturregelung des GC-Ofens, was die Genauigkeit der Reproduzierbarkeit von Retentionszeiten verbessert. Darüber hinaus können drei Ofenkühlratenstufen spezifiziert werden, um Schäden an den Flüssigphasen der Säule zu minimieren und die Lebensdauer zu maximieren.

Massenchromatogramm von Benzo[a]pyren (Überlagerte Darstellung von achtmal wiederholten Messungen)

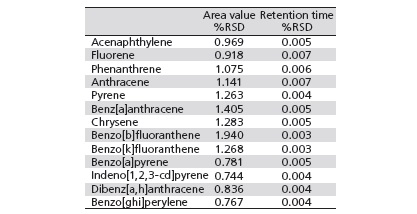

Wiederholbarkeit mit polyzyklischen aromatischen Kohlenwasserstoffen (PAKs)



Technologie, die die gleichzeitige Analyse von mehreren hundert Komponenten ermöglicht

OFF-AXIS-Ionenoptik

Niedrigere Nachweisgrenzen werden durch die Kollisionszelle und die OFF-AXIS-Ionenoptik erreicht, eine patentierte Technologie, die in der Lage ist, die Achse des Q3-Vorstabes zu biegen. Metastabile und neutrale Ionen werden ohne Beeinträchtigung der Empfindlichkeit entfernt.

Querschnitt-Zeichnung der OFF-AXIS-Ionenoptik

Hocheffiziente Kollisionszelle UFsweeper™

Die proprietäre UFsweeper-Technologie ermöglicht Hochgeschwindigkeits-MRM-Analysen mit Geschwindigkeiten von bis zu 800 Übergängen pro Sekunde. Sie fegt Restionen aus der Kollisionszelle, um eine hocheffiziente CID und einen schnellen Ionentransport zu gewährleisten. Die schnelle Ionenentfernung minimiert das Übersprechen und ermöglicht die Spurenanalyse.

Zeichnung des Ionentransports in der Kollisionszelle UFsweeper

Automatische Methodenerstellung  Smart MRM Logo

Smart MRM™ ist eine Funktion, die die optimale Messzeit für jede Komponente einstellt und automatisch eine Methode erstellt. Da nur die Daten während der Elutionszeiten der Zielkomponenten erfasst werden, selbst wenn mehrere hundert Komponenten gleichzeitig analysiert werden, erfolgt die Detektion ohne Empfindlichkeitsverlust auch bei Spurenkonzentrationen.

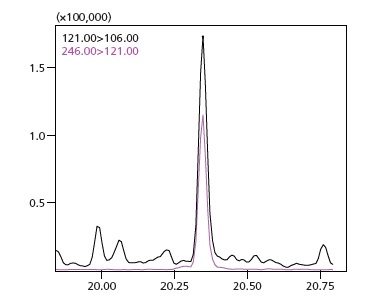

Analyse von Arzneimitteln im Blutplasma (Nefiracetam)

Methode für die simultane Analyse von 20 Komponenten

Methode für die simultane Analyse von 20 Komponenten
Verweilzeit: 32 msec

Methode für die gleichzeitige Analyse von 400 Komponenten

Methode für die gleichzeitige Analyse von 400 Komponenten
Verweilzeit: 2,7 msec

MRM Chromatogramm

MRM Chromatogramm

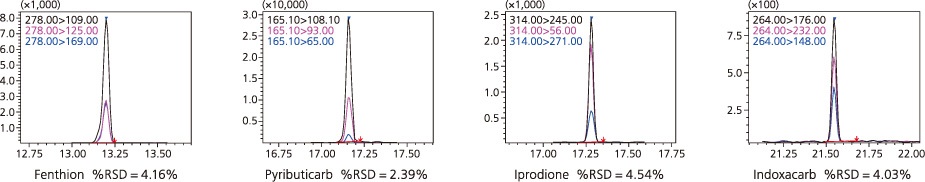

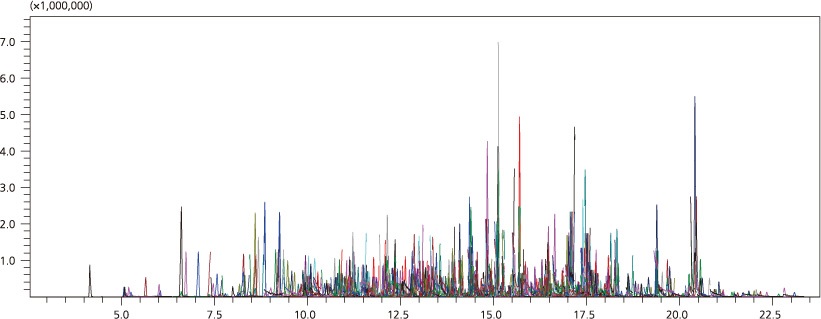

Massenchromatogramm und %RSD der einzelnen Pestizide (5 pg/μL)

Massenchromatogramm und %RSD der einzelnen Pestizide (5 pg/μL)

Hochempfindliche Analyse durch Einzel-GC-MS-Modus

Dank einer hochempfindlichen Ionenquelle und eines hochempfindlichen Detektors mit Overdrive-Linsen ist das GCMS-TQ8040 NX in der Lage, die erzeugten Ionen effizient zu selektieren und nachzuweisen. Dadurch wird eine hohe Empfindlichkeit nicht nur für MRM-Messungen im GC-MS/MS-Modus, sondern auch für Scan- und SIM-Messungen im GC/MS-Modus erreicht. Darüber hinaus tragen Vorstäbe dazu bei, Quadrupol-Kontaminationen zu verhindern, so dass auch bei der Analyse von Proben, die viele Matrizen enthalten, eine stabile Empfindlichkeit und stabile Massenspektren erzielt werden können.

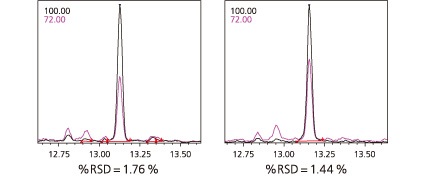

Links: GCMS-QP2020 NX, rechts: GCMS-TQ8040 NX Reproduzierbarkeit für n = 5

Links: GCMS-QP2020 NX, rechts: GCMS-TQ8040 NX
Reproduzierbarkeit für n = 5

Scan-Analyseergebnisse für Fenitrothion

Scan-Analyseergebnisse für Fenitrothion

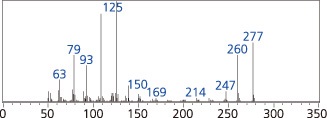

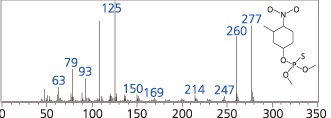

Massenspektrum aus der NIST-Bibliothek

Massenspektrum aus der NIST-Bibliothek



Intelligente Bedienung

Smart MRM

Smart MRM macht die Methodenentwicklung schnell und einfach. Ganz gleich, ob man bei Null anfängt, um Übergänge und Kollisionsenergien für neue Verbindungen zu optimieren oder ob man von einer MRM-Datenbank bekannter Zielanalyten ausgeht, um eine maßgeschneiderte MRM-Methode zu erstellen. Smart MRM nimmt der Methodenentwicklung den Stress und die Schwierigkeiten.

Verbindung von Smart Database zu Smart MRM

Smart Database

Die Smart Database ist eine Datenbankdatei zur Erstellung der Methodendateien mit der "Smart MRM"-Funktion. Zusätzlich zu den zusammengesetzten Informationen und Übergängen kann der Retentionsindex in der Datenbankdatei registriert werden. Die Methodenerstellung kann ohne Berechnung der Retentionszeit durchgeführt werden, indem die Standardproben analysiert werden, wenn die Funktion "Automatic Adjustment Retention Time" (AART) verwendet wird. Zusätzlich zu den MRM-Informationen, Scan- und SIM-Ionen-Informationen können auch Massenspektren und Kalibrierkurven-Informationen der internen Standardmethode in der Datenbankdatei registriert werden. Auf diese Weise können Benutzer auf einfache Weise ihre eigene Datenbank erstellen.

Smart Database

LabSolutions Insight

Die Software LabSolutions Insight zur Unterstützung der quantitativen Analyse enthält Funktionen zur Verbesserung des Durchsatzes bei der Analyse von Multianalyt-Daten und ist daher besonders hilfreich für Routineanalysen.

LabSolutions Insight



Mehr Informationen anfordern



Intelligente Produktivität

Active-Time Management™, das die Betriebszeit genau bestimmt

Zeitmanagement während des Hochfahrens/Abschaltens des Geräts

Das Massenspektrometer muss im Vakuumzustand betrieben werden, das An- und Abfahren des Systems dauert je nach Zustand einige Zeit. Dies zu bestimmen kann eine Herausforderung sein. Da die Zeit, die das System beim Hochfahren oder Anhalten benötigt, in Echtzeit angezeigt wird, lässt sich leicht genau bestimmen, wann eine Wartung der Ionenquelle oder eine Analyse möglich ist. Darüber hinaus werden Aufgaben, die bisher vom Benutzer durchgeführt werden mussten, wie z.B. Dichtheitsprüfungen beim Systemstart und Auto-Tuning, jetzt automatisch durchgeführt.

Automatische Funktionen der Software

Zeitmanagement bei der Wartung von Injektionsports

Die Easy sTop-Funktion, mit der die Probeninjektionsports sicher gehalten wird ohne dass das Vakuum abgelassen werden muss, zeigt die verbleibende Zeit (Abkühlzeit) an, in der das Septum oder der Einsatz in Echtzeit ausgetauscht werden kann. Die Wartungszeit kann durch das Verständnis der genauen Restzeit minimiert werden.
Darüber hinaus kann die Öffnung mit Hilfe einer ClickTek-Mutter an der Oberseite der Probeneinspritzöffnung ohne Werkzeuge geöffnet oder geschlossen werden, indem einfach ein Hebel mit den Fingern gedreht wird. Dies ermöglicht einen schnelleren und einfacheren Austausch der Einsätze als je zuvor.

Anzeige der verbleibenden Zeit bei der Wartung des Injektionsports

Easy sTop Funktion

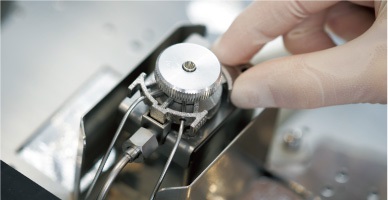

ClickTek-Adapter

ClickTek-Adapter

Zeitmanagement für kontinuierliche Analyse

Durch die Anzeige der für die kontinuierliche Analyse erforderlichen Zeit in Echtzeit kann der Zeitpunkt, zu dem die aktuelle kontinuierliche Analyse abgeschlossen sein wird, genau bestätigt werden. Dadurch erhöht sich die Betriebszeit des Geräts (aktive Zeit), indem die während der kontinuierlichen Analyse oder beim Wechsel zwischen verschiedenen Benutzern erforderliche Standby-Zeit reduziert wird. Da diese Funktion außerdem die zeitliche Planung von Analysevorbereitungen, wie Probenvorbereitung und Vorbehandlung, auf der Grundlage der Endzeit der vorherigen Analyse erleichtert, ermöglicht sie eine effizientere Durchführung von Analyseprozessen, was zu einer besseren Work-Life-Balance beitragen kann.

Zeitanzeige der Analyse-Software
*Die Zeitanzeige für die kontinuierliche Analyse kann nur bei der Flüssigkeitsinjektion mit AOC-20i verwendet werden

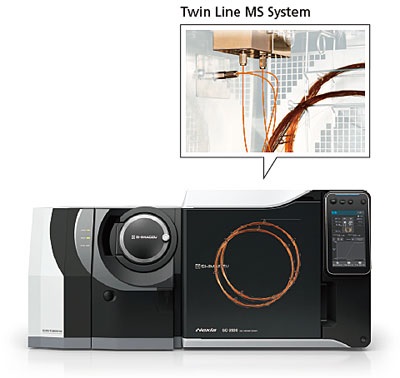

Einfacher Säulenaustausch mit dem Twin Line MS-System

Durch den gleichzeitigen Anschluss der Auslassenden von zwei verschiedenen Säulen an das MS können unterschiedliche Anwendungsdaten erfasst werden, ohne das MS-Vakuum abzuschalten.
Die CID-Gassteuerung ist ein Verfahrensparameter, der die Erfassung von GC-MS- und GC-MS/MS-Daten in derselben Charge ermöglicht.

Twin Line MS System

Easy sTop Funktion

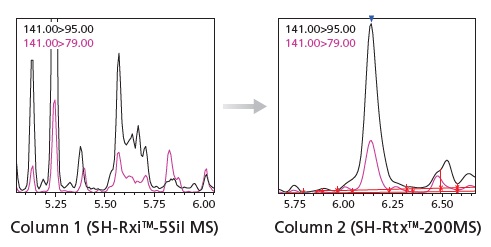

MRM-Analyse von Methamidophos (10 pg/μL) in einem Ingwerextrakt mit QuEChERS

MRM-Analyse von Methamidophos (10 pg/μL) in einem Ingwerextrakt mit QuEChERS
