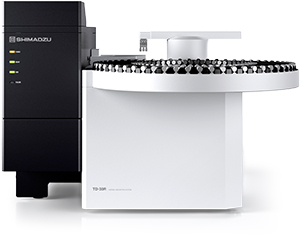

Thermodesorptions-System TD-30/R

Thermodesorptions-System TD-30/R

Revolutionäres Thermodesorptions-System für exzellente Ergebnisse und Hochdurchsatz

Die neue Thermodesorptions-Einheit TD-30 bzw. TD-30R bietet die Präzision in der Routine, die bei Hochdurchsatzanalysen erforderlich ist sowie die Flexibilität die jedes F&E-Labor sucht.

Bewährte Basis – vielfältige Möglichkeiten

  • Probenkapazität von 60 (TD-30) bzw. 120 (TD-30R) TD-Röhrchen
  • Effiziente Analysen durch Overlapping (Probendesorption während des GC-Laufs)
  • Hoch-sensitive Analysen durch consequent desaktivierten Probenpfad ohne kalte Stellen

Erweiterbar für jede Art von Analyse

  • Risikominimierung und Doppelbestimmung durch Retrapping-Funktion
  • Hoch-präzise quantitative Ergebnisse durch die Möglichkeit ISTD automatisch zu dosieren
  • Zuverlässiges Probenmanagement durch Barcode-Reader

Einfache Bedienung – einfache Wartung

  • Anwenderfreundliches Konzept des Gerätes
  • Einfach zu bedienende Software


Mögliche Applikationen

Hervorragende Verarbeitungskapazität und Grundfunktionalität

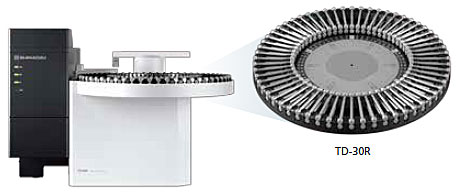

Probenkapazität für 120 Proben im TD-30R

Umfassende Probenkapazität für die Aufnahme von 120 Proben

Der TD-30R hat eine maximale Kapazität von 120 Proben, was die Verarbeitung einer großen Anzahl durch aufeinanderfolgende Analysen über Nacht und an Wochenenden ermöglicht. Darüber hinaus ist die Probenschale an der Vorderseite des Geräts weiter unten positioniert. Dadurch ist sie auch während der Analyse leicht zugänglich und verhindert Fehler bei der Positionierung der Röhrchen.

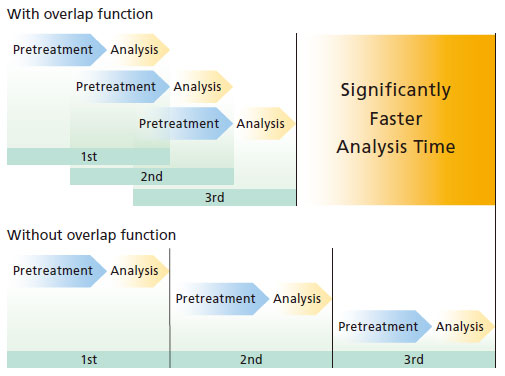

Overlap- & Interrupt-Funktion des TD-30

Effiziente Analyse mit der Überlappungsfunktion und Unterbrechungsfunktion

Bei der TD-30-Serie ermöglicht die Überlappungsfunktion die Vorbehandlung der nächsten Probe während der GC-Analyse, wodurch die Analysezykluszeit verkürzt wird. Darüber hinaus ermöglicht die Unterbrechungsfunktion das Einfügen von ungeplanten Proben auch während aufeinanderfolgender Analysen. Dadurch kann eine Probe hinzugefügt werden, nachdem die Ergebnisse für eine andere Probe geprüft wurden, und es kann eine dringende Probenanalyseanforderung berücksichtigt werden.

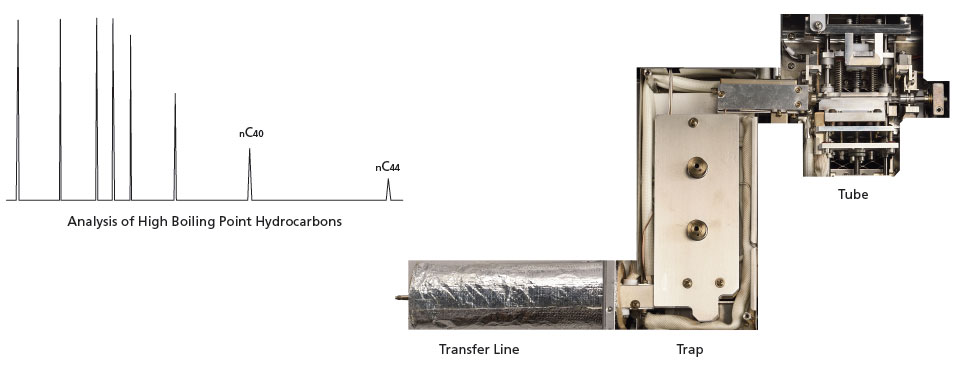

Hochempfindlichkeitsanalyse von Komponenten mit hohem Siedepunkt unter Verwendung einer Probelinie ohne Kaltpunkte

Bei der TD-30-Serie kann die gesamte Probenleitung beheizt werden, so dass es keine kalten Stellen gibt.
Darüber hinaus ist die Probenleitung, einschließlich der Transferleitung, kurz ausgelegt, wodurch das Totvolumen minimiert wird, und selbst stark adsorbierende Komponenten und Komponenten mit hohem Siedepunkt können mit hoher Empfindlichkeit analysiert werden.



Ausgezeichnete Erweiterbarkeit ermöglicht eine Vielzahl von Analysen

Risikoabsicherung mit der Retrapping (Restore)-Funktion

Mit der Retrapping (Restore)-Funktion werden aus dem Röhrchen desorbierte und in das GC-MS geladene Splitproben wieder vom Röhrchen eingefangen. Selbst wenn ein Problem auftritt, kann die Probe erneut gemessen werden, so dass auch wertvolle Spurenproben problemlos analysiert werden können. Darüber hinaus wird beim TD-30R das Rohr nach der Desorption schnell abgekühlt, so dass selbst niedrig siedende Komponenten wieder hergestellt werden können.

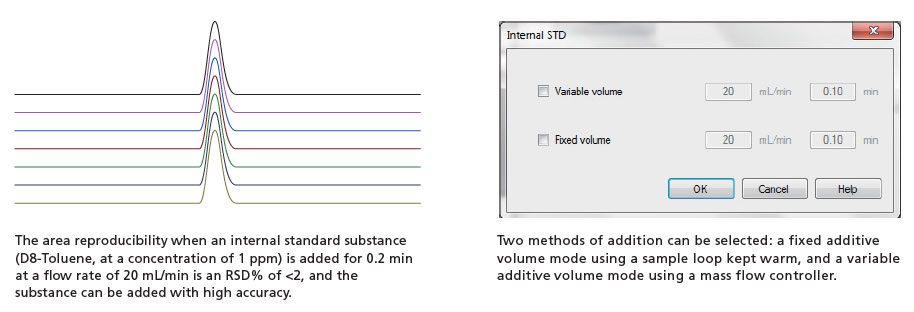

Hochgenaue quantitative Analyse mit einer Funktion, die automatisch eine interne Standardsubstanz hinzufügt

Chromatogramm beim Hinzufügen einer internen Standardsubstanz

Der TD-30R kann automatisch eine gasförmige interne Standardsubstanz in das Probenröhrchen geben.
Selbst für die Analyse von Spurenbestandteilen können sehr zuverlässige quantitative Ergebnisse erzielt werden.

Hochzuverlässige Probenverwaltung mit einer Barcode-Lesefunktion

Der TD-30R kann optional mit einer Barcode-Lesefunktion ausgestattet werden. Der auf das Röhrchen aufgedruckte Strichcode kann automatisch gelesen und die Röhrchen- und Probeninformationen von der Software aufgezeichnet werden.
Darüber hinaus können die Bedingungen, unter denen das Röhrchen analysiert wurde, leicht überprüft werden.

Barcode wird am TD-30 von einem 3D-Scanner gelesen

Pretreatment Result Browser

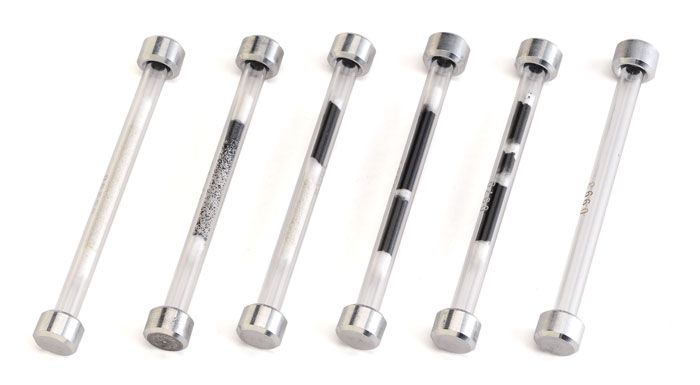

Probenröhrchen verschiedener Hersteller können verwendet werden

Unterstützt Proberöhrchen von verschiedenen Herstellern

Die TD-30-Serie unterstützt Probenröhrchen (Größe: 1/4" × 3,5") verschiedener Hersteller. Der Anwender kann das für die Anwendung optimale Röhrchen auswählen. Zusätzlich können TD-Röhrchen verwendet werden, die der Kunde bereits besitzt.

Einfache Bedienung und Wartungsfreundlichkeit

Bei der TD-30-Serie sind Ableiter, O-Ringe und andere Verbrauchs- und Wartungsteile von der Oberseite des Geräts aus zugänglich, so dass ein einfacher Austausch möglich ist.
Das System ist mit einer Softwarefunktion ausgestattet, die die Anzahl der Einsätze von Verbrauchsmaterialien und Wartungsteilen aufzeichnet und den Benutzer benachrichtigt, wenn eine vordefinierte Anzahl von Einsätzen erreicht ist. Dementsprechend können Probleme aufgrund der Betriebsdauer der Teile vermieden werden.

Probleme mit Schläuchen verhindern durch die Schlauchschutz- und Druckentlastungsfunktion

Die TD-30-Serie verfügt über einen eingebauten Rohrschutzsensor, der die Beschädigung des Rohrs beim Entfernen der Kappe deutlich reduziert.
Darüber hinaus wird vor dem Entfernen des Röhrchens der Druck im Inneren des Röhrchens reduziert, wodurch die Lebensdauer des Röhrchens verlängert wird.

Tube Protection- & Pressure Release-Funktion am TD-30

Geeignete Maßnahmen, wenn ein Analysefehler auftritt (Skip-Funktion)



Wenn ein Benutzer vergisst, eine Probe in die Schale zu legen, oder ein Leckfehler aufgrund eines fehlerhaften Produkts festgestellt wird, kann gewählt werden, ob die nachfolgende Analyse abgebrochen oder dieser Schritt übersprungen und fortgesetzt werden soll. Auf diese Weise wird keine kostbare Zeit durch einfache Fehler verschwendet.

Skip-Funktion am TD-30



Einfache, leicht zu bedienende Software



Die Benutzeroberfläche der Steuersoftware für die TD-30-Serie hat das gleiche Aussehen und die gleiche Bedienung wie die Fenster für die GC- und GC-MS-Methoden- und Batchdatei-Einstellungen. Darüber hinaus ist die Arbeitsweise leicht zu erlernen.

Benutzeroberfläche der TD-30-Kontroll-Software

Effektive Instrumentenverwaltung mit verschiedenen Werkzeugen

Die unabhängige Dichtheitsprüfung kann zur Bestätigung nach der Wartung und zur Bestätigung des Status der Probenröhrchen verwendet werden.
Mit Hilfe der Konditionierungsfunktion für Fallenröhrchen können Anwender die Hintergrundgeräusche unmittelbar nach dem Austausch der Fallenröhrchen reduzieren.





Leak Check-Funktion des TD-30

Applikationen

Luftverschmutzung durch eine Fabrik

Toxische Luftschadstoffe

Bei zeitaufwendigen Luftprobenmessungen kann eine erneute Messung teuer werden, wenn die Analyse fehlschlägt. Das Risiko von Analysefehlern kann durch die Verwendung der TD-30R Wiederherstellungs- und internen Standardadditivfunktionen gesenkt werden.

Mit seinem großen Dynamikbereich hat ein TD-GC-FID-System geringe Betriebskosten und kann viele Komponenten gleichzeitig messen.

Diffundierte Gase

Die TD-30-Serie, die sich durch eine kurze Transferleitung ohne Kaltpunkte auszeichnet, ist optimal für SVOC-Messungen geeignet.
Mit ihrem geringen Hintergrundrauschen ist sie für die Spurenanalyse geeignet, einschließlich Messungen von diffundierten Gasen mit einer Kammer und Messungen der Luft in einem Reinraum.

Gleichzeitige Analyse von SVOC-Standardproben

Thermische Extraktion

Bei der VDA278, der Diffusionsgas-Messmethode für Automobilteile, wird das Röhrchen mit der Probe gefüllt und dann auf 100 °C erhitzt, bevor die VOCs gemessen werden. Danach wird die Probe entnommen, das Röhrchen auf 280 °C erhitzt und die anhaftenden SVOCs gemessen. Da die Röhrchen vom Probenteller der TD-30-Serie aus leicht zugänglich sind, sind die Verfahren einfach.

Faule Gerüche von Produkten

Eine hochgradig wiederholbare Trägergasregelung durch einen fortschrittlichen Durchflussregler (AFC) ermöglicht die qualitative Analyse und semi-quantitative Analyse unbekannter Peaks in Kombination mit einer Retentionsindex-Datenbank.
