TRAPEZIUM X Software

TrapeziumX – die einfache, intuitive und zuverlässige Software von Shimadzu

Die Prüfsoftware ermöglicht es einfach, schnell und sicher Prüfabläufe gemäß aktueller Normen oder Ihrer Prüfaufgaben zu definieren. Ob Zugversuch, Druckversuch, Biegeversuch, zyklische Prüfung oder frei definierter Prüfablauf, mit TrapeziumX richten Sie Ihre Prüfmaschine innerhalb kürzester Zeit für die Material- oder Produktprüfung ein.
Die Prüfsoftware läuft auf allen gängigen Windows Betriebssystemen und der Bediener wird mit dem Wizard schnell und zuverlässig zum Ziel geführt.

Einfache und intuitive Bedienung

Wizard Funktion – Visuelle Unterstützung bei der Erstellung des Prüfablaufs

  • Komplizierte Sachverhalte und Einstellungen gehen durch die Nutzung des Wizard einfach durch die Hand und begleiten Sie durch die kompletten Prozess der Versuchserstellung
  • Jeder Abschnitt und Parameter ist direkt mit der Ausführlichen Hilfefunktion verbunden
  • Bildliche Darstellung des Prüfablaufs, der Prüflingsgeometrie und der Datenverarbeitung vereinfachen die Einstellung

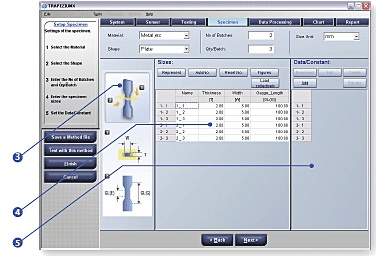

Wizard Funktion – Auswahl der Versuchsdaten

1 - Vordefinierte Kennwerte
Typische Versuchsrelevante Kennwerte und Parameter sind vordefiniert und können einfach im Diagramm an der entsprechenden Abbildung angewählt werden.

2 - Methoden und Materialabhängige Anzeige
Die Abbildung verändert sich automatisch in Abhängigkeit der gewählten Methode und des Materials des Prüflings

3 - Visualisierung der Prüflingsgeometrie
Für jede Prüflingsgeometrie ist eine Abbildung hinterlegt. So wird direkt ersichtlich welcher Kennwert eingetragen werden muss.

4 - Einfache des Prüfungsumfangs
Die Abmessungen können einfach Manuell eingegeben werden oder direkt über einen Messschieber eingelesen werden.

5 - Freie Definition von Konstanten
Zusätzliche Kennwerte, Bemaßungen oder Informationen können einfach hinzugefügt werden

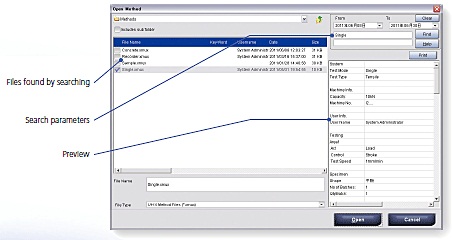

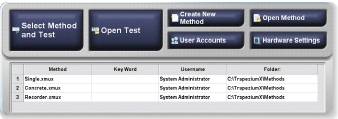

Organisationstalent – Schnell, einfach und intuitiv Test-  oder Methoden suchen

1 - Schnelle Navigation
Alle Funktionen und Optionen sind direkt vom Hauptbildschirm zu erreichen

2 - Favoritenliste
ermöglicht den direkten Einstieg vom Hauptmenü in den Testbildschirm der wichtigsten Prüfungen

3 - Detaillierte und einfache Suche
Einfache Eingabe von Versuchsmerkmalen zum schnellen finden der benötigten Daten

4 - Schlagwortsuche
Einfach und zuverlässig Tests durch Schlagwörter definieren, suchen und finden.

5 - Kurzübersicht
der  angewählten Datei zur einfachen Prüfung oder Auswahl

Alles im Blick – Alle wichtigen Informationen einfach und aktuell im Testbildschirm



Die Übersichtlich gestaltete Prüfbildschirm erlaubt es alle wichtigen Parameter direkt einzusehen und die nötigen Anpassungen oder Aktionen schnell durchzuführen. Liveüberwachung der aktuellen Sensorwerte oder die gleichzeitige  Anzeige von mehreren Diagrammen und Messkurven sind nur zwei der vielen Features.

1 - Test- und Statusanzeige
Anzeige der Testbedingungen und des aktuellen Maschinen- bzw. Versuchsstatus

2 - Quick-Buttons mit Lernfunktion
Anzeige der für den aktuellen Versuch wichtigsten Befehle. Die Lernfunktion fügt automatisch häufig verwendete Funktionen hinzu.

3 - Multigraph Funktion
Anzeige von bis zu vier frei definierbaren Graphen gleichzeitig. Durch Point Picking kann jeder einzelne Punkt direkt im Diagramm abgelesen werden.

4 - Real-Time Anzeige
Anzeige der aktuellen Sensorwerte. Ob Kraft, Weg, Dehnung oder Berechnete Sensoren alle Werte können auf einen Blick überwacht werden.

5 - Quick-Panel
Ermöglicht die schnelle und direkte Anpassung von Testgeschwindigkeiten, Prüflingsgeometrien oder Reportinformation aus dem Testbildschirm

6 - Ergebnisanzeige
Anzeige und Modifikation von Ergebnisse, Größe, Reihenfolge der aktuellen Versuchsreihe. Hinzufügen von Prüflingen, Neu-Test oder Anpassung der Kennwerte.

7 - Anzeigeauswahl
Einfache Auswahl von welchen Tests der Graph angezeigt wird.

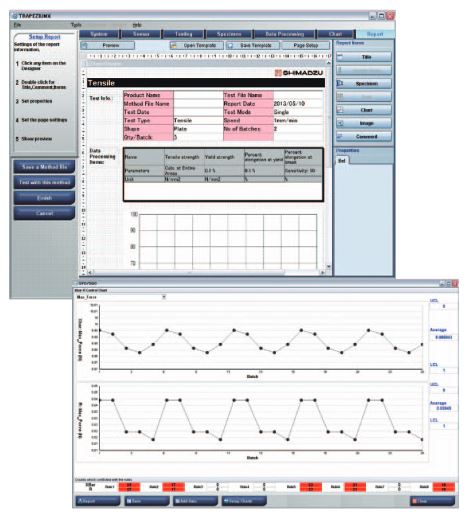

Detaillierte Prüfberichte – Einfach Prüfberichte nach Ihren Anforderungen erstellen

Die Übersichtlich gestaltete Prüfbildschirm erlaubt es alle wichtigen Parameter direkt einzusehen und die nötigen Anpassungen oder Aktionen schnell durchzuführen. Liveüberwachung der aktuellen Sensorwerte oder die gleichzeitige  Anzeige von mehreren Diagrammen und Messkurven sind nur zwei der vielen Features.

  • Umfangreiche Prüfberichte nach Ihren Anforderungen
    Der Report Designer erlaubt es flexibel Layouts für Ihren Prüfbericht zu erstellen. Ob Daten, Diagramme Fotos oder Logos, alle gewünschten Informationen können einbezogen werden. Die Anordnung, die Farbe oder beispielsweise die  Größe können einfach und schnell angepasst werden.
  • Verschiedene Ausgabeformate
    Die fertigen Berichte können in PDF, Word, Excel oder auch HTML ausgegeben werden.
  • Prozesskontrolle direkt integriert
    Die Reportfunktion enthält auch Funktionen zur statistischen Prozesskontrolle. Die Prüfergebnisse können einfach in einer Xbar-R Kontrollkarte eingepflegt werden.
