Zugversuch

Ein Zugversuch ist ein experimentelles Verfahren, bei dem die mechanischen Eigenschaften eines Materials unter Zugbelastung untersucht werden. Der Zugversuch zählt zu den quasi-statischen, zerstörenden Prüfverfahren.
Dieses Verfahren dient in der mechanischen Werkstoffprüfung zu den häufigsten verwendeten Prüfungen. Sie dienen der Charakterisierung des Festigkeits- und Verformungsverhaltens bei Zugbeanspruchung. Diese Messungen ermöglichen es, wichtige mechanische Eigenschaften des Materials zu bestimmen, wie zum Beispiel die Zugfestigkeit, die Elastizität und die Bruchdehnung.

Die im Zugversuch ermittelten Kennwerte dienen dazu, die mechanischen Eigenschaften eines Materials zu charakterisieren. Sie geben Aufschluss über die Festigkeit, Dehnbarkeit und Zähigkeit eines Werkstoffs und sind daher wichtig für die Materialauswahl und -verarbeitung in verschiedenen Industriezweigen.

Die wichtigsten Kennwerte im quasi-statischen Zugversuch, die im Zugversuch ermittelt werden, sind:

Die wichtigsten Kennwerte im quasi-statischen Zugversuch

Die wichtigsten Kennwerte im quasi-statischen Zugversuch

Streckgrenze (Rp): Die Zugkraft, bei der das Material eine bleibende Verformung zeigt, ohne zu brechen. Sie gibt an, wie viel Zugkraft ein Material aushalten kann, bevor es plastisch verformt wird.

Zugfestigkeit (Rm): Die maximale mechanische Zugspannung. Die Zugfestigkeit  ist ein Werkstoffkennwert für die Bewertung des Festigkeitsverhaltens.

Bruchdehnung: Die maximale Dehnung, die ein Material erreichen kann, bevor es bricht.




Zugversuche werden oft nach internationalen Normen durchgeführt, um sicherzustellen, dass die Ergebnisse vergleichbar sind. Die Ergebnisse eines Zugversuchs können verwendet werden, um Materialien für bestimmte Anwendungen auszuwählen oder um bestehende Materialien zu verbessern.

  • ISO 527-1 ISO 527-2: Zugversuch Kunststoffen
  • ISO 527-3: Zugeigenschaften Tafel & Folien
  • ISO 527-4, ISO 527-5: Zugversuch an faserverstärkten Kunststoffen
  • ISO 6892-1 Zugversuch Metall
  • ISO 6892-2 Zugversuch Metall bei erhöhter Temperatur
  • ASTM E8 Zugversuch Metall
  • ISO 6922: Klebstoffe, Bestimmung der Zugfestigkeit



Mit unserer flexiblen Software Trapezium X-V, mit den hochpräzisen Kraftmesszellen und unseren verschiedenen Extensometern sind Shimadzu-Prüfmaschinen bestens für alle diese Aufgaben geeignet.

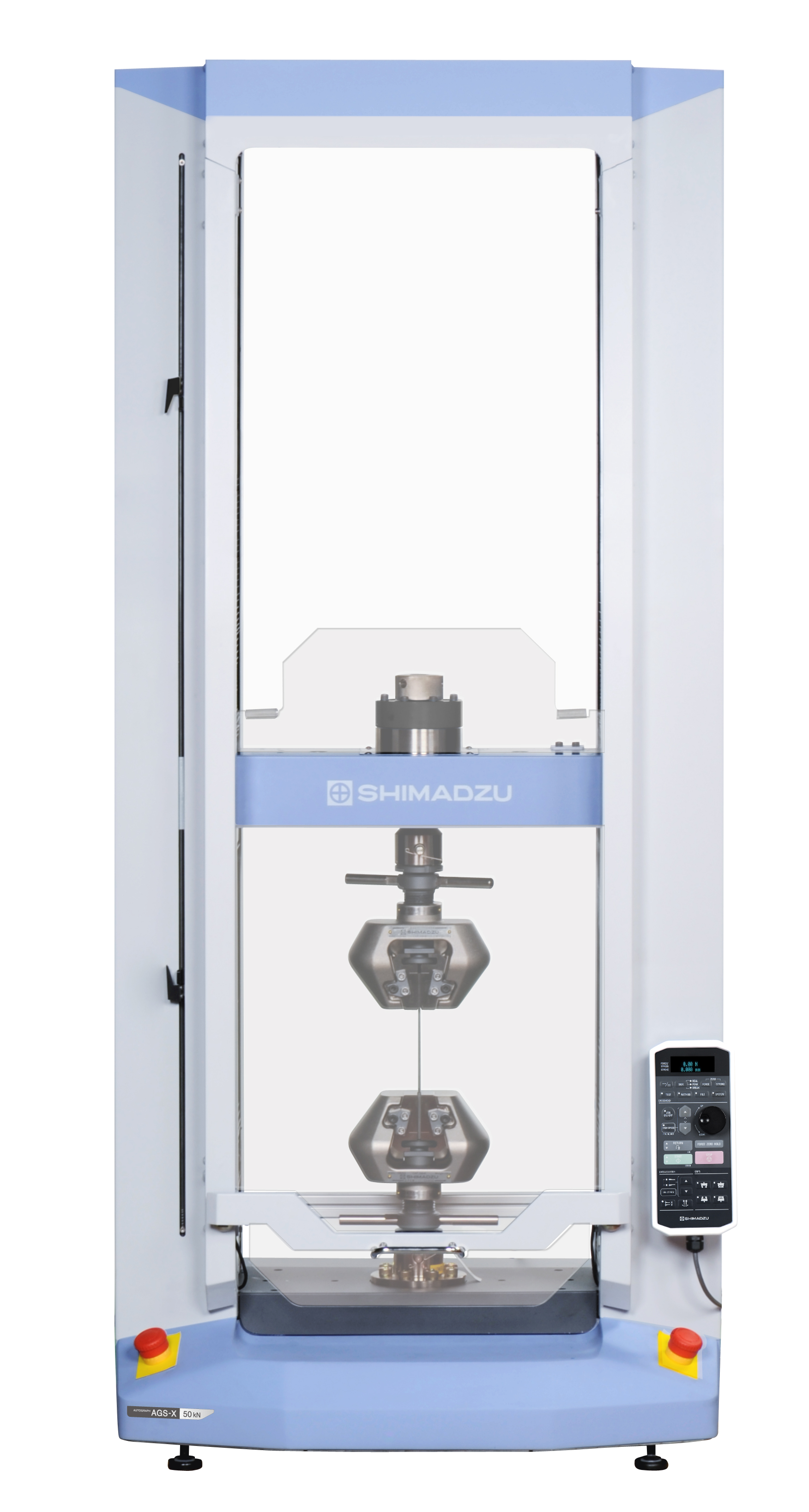

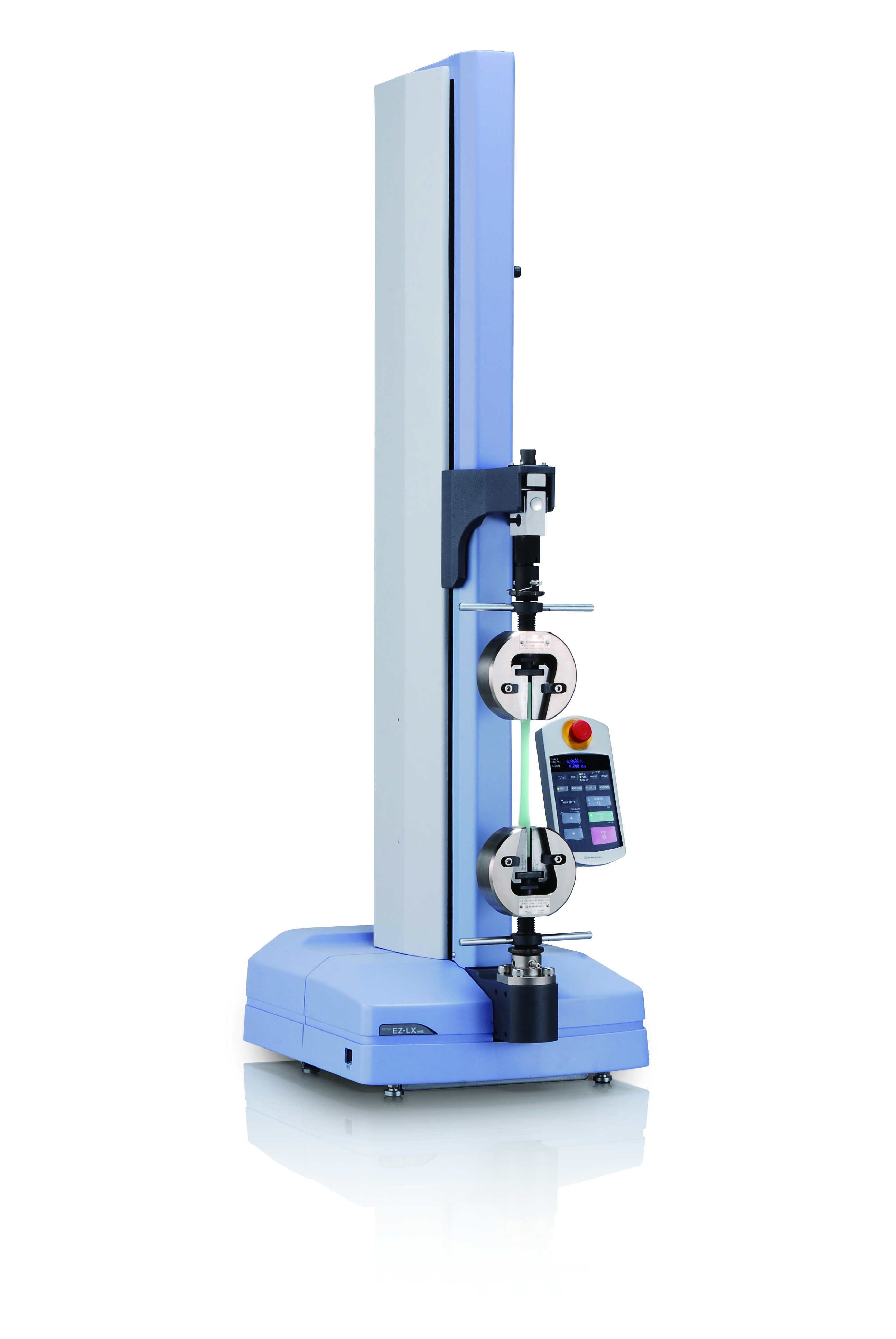

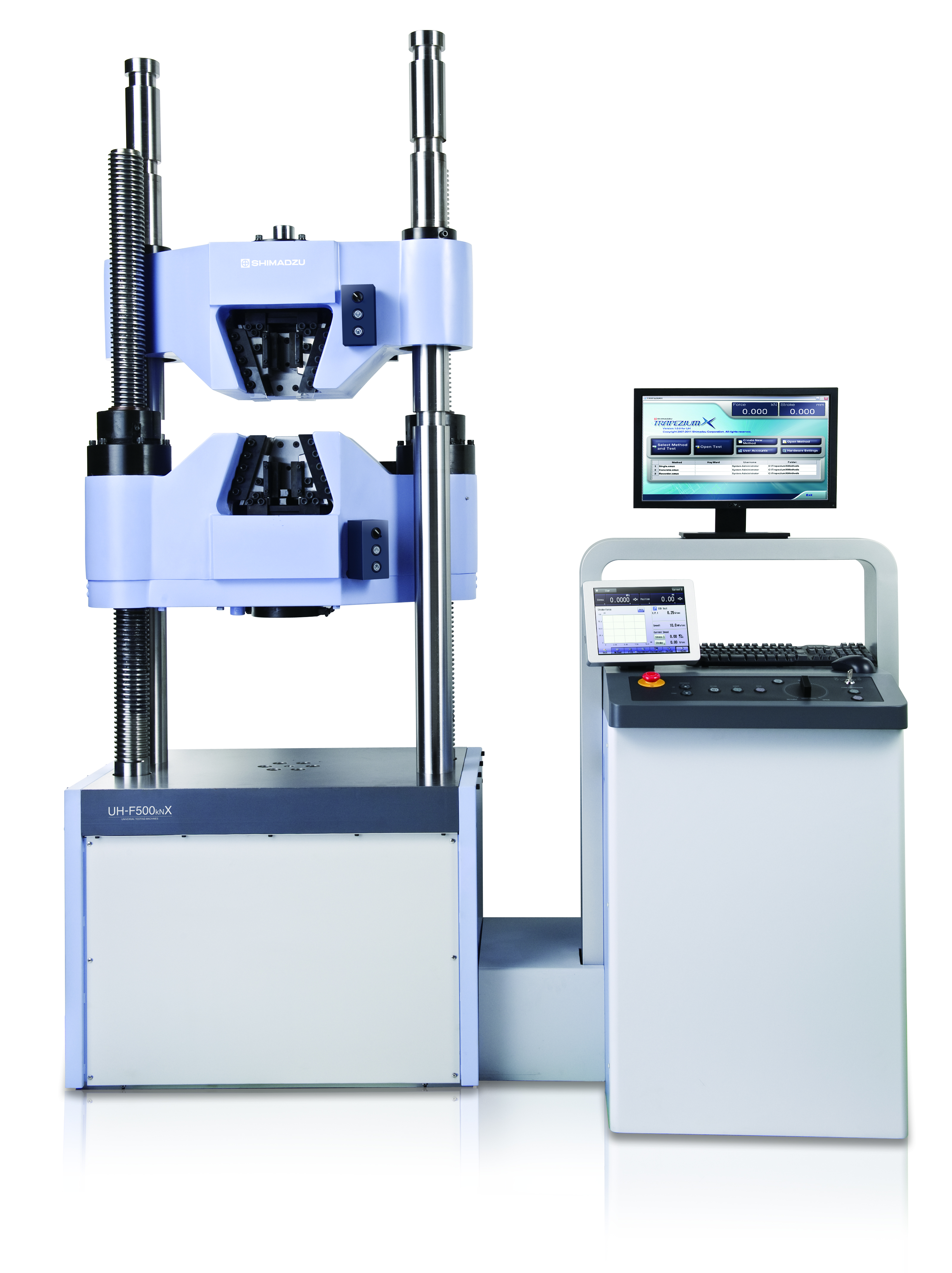

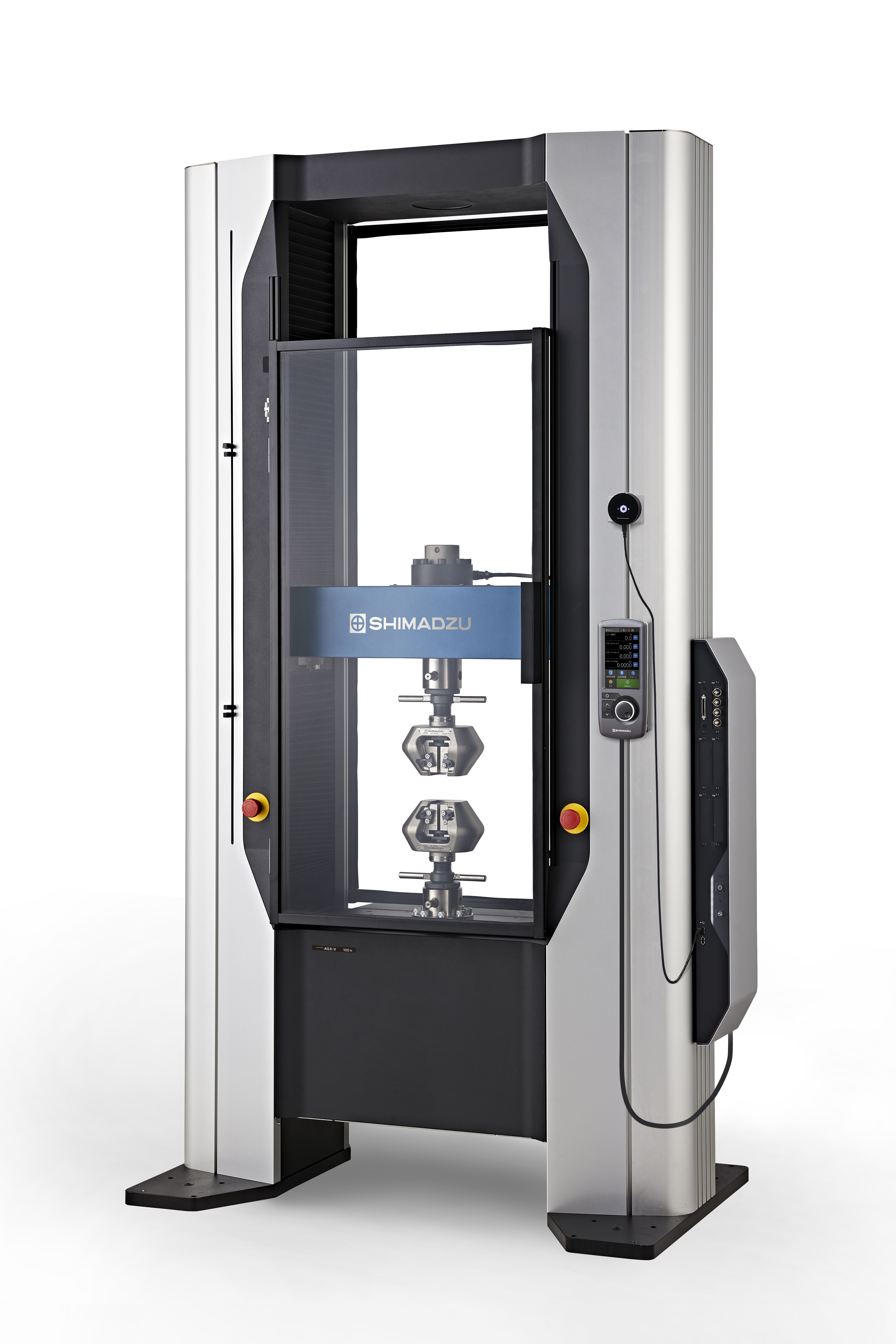

Prüfmaschinen für Zugversuche
