Hyper Vision HPV-X2 - Features

High-Speed Video Camera

Aufnahmegeschwindigkeit von 10 Millionen Bildern/Sekunde, die schnellste ihrer Klasse

  • Größere, klarere Aufnahme mit hoher Empfindlichkeit
  • Ausgestattet mit einer synchronisierten Aufzeichnungsfunktion und hochwertigen Analysefunktionen, die eine Vielzahl von Softwareprogrammen unterstützen

Software

Windows-kompatible Steuerungssoftware

Windows Compatible Control Software

Eine Windows-kompatible Steuerungssoftware wird mitgeliefert. Verbinden Sie die Kamera und den PC einfach über ein LAN-Kabel und konfigurieren Sie die erforderlichen Einstellungen, um sofort mit der Aufzeichnung zu beginnen.

Neben einem speziellen Format können die aufgenommenen Bilder in gängigen Formaten wie AVI, BMP, JPEG und TIFF gespeichert werden.

Windows Compatible Control Software
Windows Compatible Control Software

Die Kamera kann in Kombination mit handelsüblicher Bildanalysesoftware verwendet werden

  • Hochgeschwindigkeitsphänomene können einer Bildanalyse und einer numerischen Analyse unterzogen werden, indem die aufgezeichneten Bilder in einem gängigen Format gespeichert und dann in handelsübliche Bildanalysesoftware geladen werden.
  • Um die Dehnungsverteilung von Proben bei Materialprüfungen zu ermitteln, kann insbesondere eine handelsübliche Software zur Analyse der Dehnungsverteilung verwendet werden, die nach dem Prinzip der digitalen Bildkorrelation (DIC) arbeitet.


3D-Dehnungsanalyse an einer CFK- Probe
Das Verformungsverhalten einer dünnen CFK-Platte beim Zusammendrücken mit einer von einer Gaskanone mit Überschallgeschwindigkeit h abgegebenen Stahlkugel, aufgenommen von zwei Hochgeschwindigkeitskameras. Mithilfe der 3D-DIC-Software ist es möglich, eine zeitliche Änderung der Dehnungsverteilung in Richtung senkrecht zur dünnen Platte zu analysieren.
(Bereitgestellt vom Tanabe Laboratory der Universität Nagoya)

The Camera Can Be Used in Combination with Commercially Available Image Analysis Software

FTCMOS2 Fortschrittlicher Burst-Bildsensor der nächsten Generation

Burst Method Enables Ultra High-Speed Recording
Operating Principles  of the FTCMOS Sensor

Die Burst-Methode ermöglicht Ultra-High-Speed-Aufnahmen

Bei typischen Hochgeschwindigkeits-Videokameras befinden sich die Bildspeicher außerhalb des Bildsensors. Da die Anzahl der Signalausgangsabgriffe im Vergleich zur Anzahl der Pixel äußerst gering ist, muss die Übertragung der Videosignale von den Pixeln zu den Speichern ein sequenziell serieller Prozess sein; Daher konnte eine Ultrahochgeschwindigkeitsaufzeichnung mit mehr als 1 Million Bildern pro Sekunde nicht realisiert werden. Im Gegensatz dazu verfügt der Burst-Bildsensor von Shimadzu über die gleiche Anzahl integrierter Speicher wie die Anzahl der aufgezeichneten Bilder. Darüber hinaus sind ein Pixel und Speicher eins zu eins per Kabel verbunden, um das Videosignal vollständig parallel von den Pixeln zu den Speichern zu übertragen. Dadurch ist eine Ultrahochgeschwindigkeitsaufzeichnung mit 10 Millionen Bildern pro Sekunde möglich. Da es außerdem nicht wie bei herkömmlichen seriellen Übertragungssystemen auf die Anzahl der Signalausgangsabgriffe beschränkt ist, ist eine hochauflösende Aufzeichnung mit ultrahoher Geschwindigkeit möglich.

Burst Image Sensor Using Next-Generation CMOS Technology

Burst-Bildsensor
Verwendung der CMOS-Technologie der nächsten Generation

Burst Image Sensor Using Conventional CCD Technology

Burst-Bildsensor
Verwendung herkömmlicher CCD-Technologie

Burst-Bildsensor der nächsten Generation basierend auf CMOS-Technologie

Herkömmliche Burst-Bildsensoren basieren auf der CCD-Technologie, bei der der Speicher neben den Pixeln positioniert ist. Infolgedessen kommt es aufgrund von Signallecks von den Pixeln zum Speicher zu Problemen mit einer verminderten Bildqualität. Dementsprechend nutzt der Shimadzu FTCMOS-Burst-Bildsensor die CMOS-Technologie, bei der Pixel und Speicher räumlich getrennt sind, um eine hohe Bildqualität ohne Signalverluste zu erreichen.
Darüber hinaus ist die Lichtempfindlichkeit beim FTCMOS2 dank der Einführung eines neuen CMOS-Prozesses sechsmal besser als beim FTCMOS.


Hinweis: FTCMOS- und FTCMOS2-Sensoren wurden durch gemeinsame Forschung mit Prof. Shigetoshi Sugawa von der Universität Tohoku entwickelt. Patente: 04931160, 04844853, 04844854

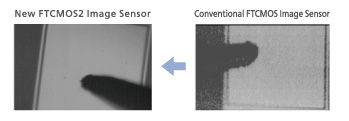

Verbessertes Signal-Rausch-Verhältnis dank der sechsfachen herkömmlichen Empfindlichkeit



Die Lichtempfindlichkeit der HPV-X2 wurde durch den Einsatz des FTCMOS2-Bildsensors im Vergleich zu konventionellen Produkten um das Sechsfache verbessert. Die daraus resultierende Verbesserung des Signal-Rausch-Verhältnisses führt zu klareren Bildern als bei herkömmlichen Produkten, wenn die optischen Systeme gleich sind.

Improved Signal-to-Noise Ratio Thanks to Six Times the Conventional Sensitivity

FP-Modus und HP-Modus



  • Der FTCMOS2-Sensor verfügt über 100.000 Pixel und einen 12,8 Millionen Bit großen Speicher.
  • Im FP-Modus sind jedem 128-Bit-Speicherelement 100.000 Pixel zugeordnet.
  • Im HP-Modus sind jedem 256-Bit-Speicherelement 50.000 Pixel zugeordnet.
  • Die maximale Aufnahmegeschwindigkeit im HP-Modus beträgt 10 Millionen Bilder/Sekunde und die Anzahl der aufgezeichneten Bilder beträgt 256, doppelt so viel wie im FP-Modus. Allerdings beträgt die Auflösung 1/2, also 50.000 Pixel.*





  HP-Modus (Halbpixel). FP-Modus (Vollpixel).
Max. Aufnahmegeschwindigkeit 10 Millionen Bilder/Sekunde 5 Millionen Bilder/Sekunde
Auflösung 50.000 Pixel 100.000 Pixel
Anzahl der aufgezeichneten Frames 256 128



FP Mode and HP Mode

Bei der Anzeige von Bildern mithilfe von Software und beim Speichern von Bilddaten werden die Pixel, die im HP-Modus nicht verwendet werden, von der Software ergänzt, sodass das Äquivalent von 100.000 Pixeln angezeigt oder gespeichert wird.
