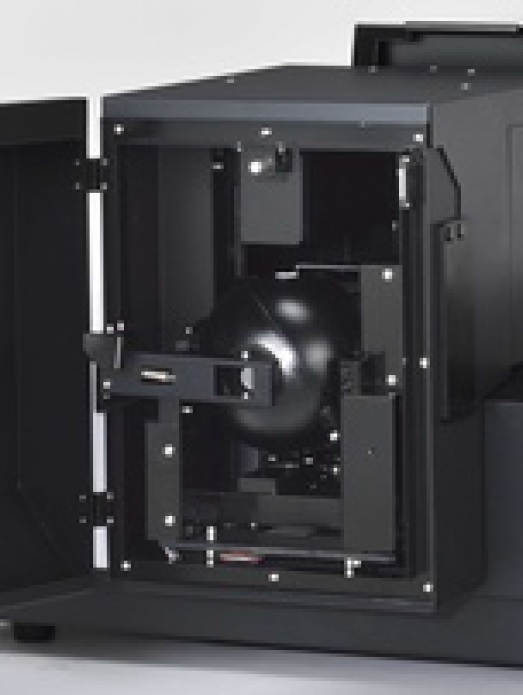

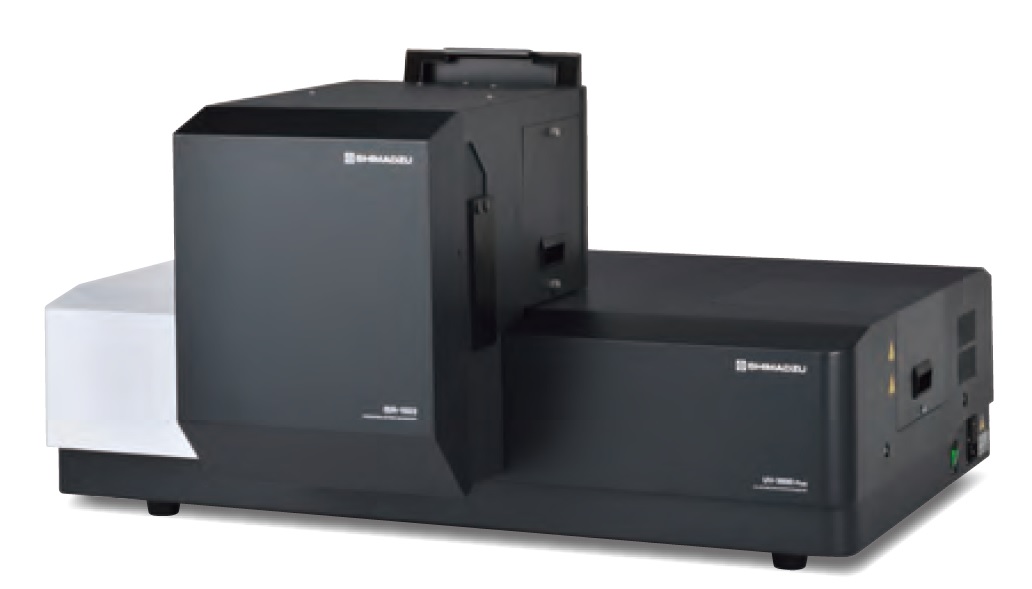

150mm Integrationskugel ISR-1503/1503F für das UV-3600 Plus

Die Integrationskugel ISR-1503/1503F ist das neueste Zubehör für das high-end Spektrophotometer UV-3600 Plus von Shimadzu. Mit dieser neuen 150mm großen Integrationskugel, wahlweise beschichtet mit BaSO4 (ISR-1503) oder Spectralon® (ISR-1503F), lassen sich die optischen Eigenschaften auch von streuenden Proben sicher und genau messen.

Die ISR-1503/1503F ist analog zum UV-3600 Plus mit einem Photomultiplier (PMT) für den UV-Vis-Bereich und einem InGaAs- und einem gekühlten PbS-Detektor für den nahen Infrarotbereich ausgestattet. Durch die Verwendung der drei Detektoren wird über den gesamten Wellenlängenbereich eine hohe Sensitivität gewährleistet.

Mit der neuen ISR-1503/1503F lassen sich Transmissions- und Reflektionseigenschaften von streuenden Proben genau messen und dies weitestgehend unabhängig von der Oberflächenstruktur und der Orientierung der Probe.

Aufgrund des 3-dimensionalen Strahlengangs und der damit verbunden horizontalen Messposition in Transmission und 0°-Reflektion ist eine einfache Probenplatzierung sichergestellt. Dies bietet speziell bei pulvrigen oder schweren Proben, aber auch bei Gläsern Vorteile bei der Probenpositionierung.

Durch den 150mm großen Durchmesser der Kugel werden Öffnungsverhältnisse von 3,9% in 0°-Reflektion und 2,8% in Transmission gewährleistet. Damit lassen sich auch Messungen durchführen die geringe Öffnungsverhältnisse voraussetzen.

Wellenlängenbereich: 200 bis 2500 nm
Integrationskugel: 150 mm Innendurchmesser
Beschichtung: BaSO4 (ISR-1503) und Spectralon® (ISR-1503F)
Detektoren: PMT, InGaAs und PbS Detektor
Probenpositionierung: Transmission, 0-deg. Reflektion - Horizontal;  8-deg. Reflektion - Vertikal
Öffnungsverhältnis: Reflektionsmessung (0°) 3,9%, Transmission 2,8%
