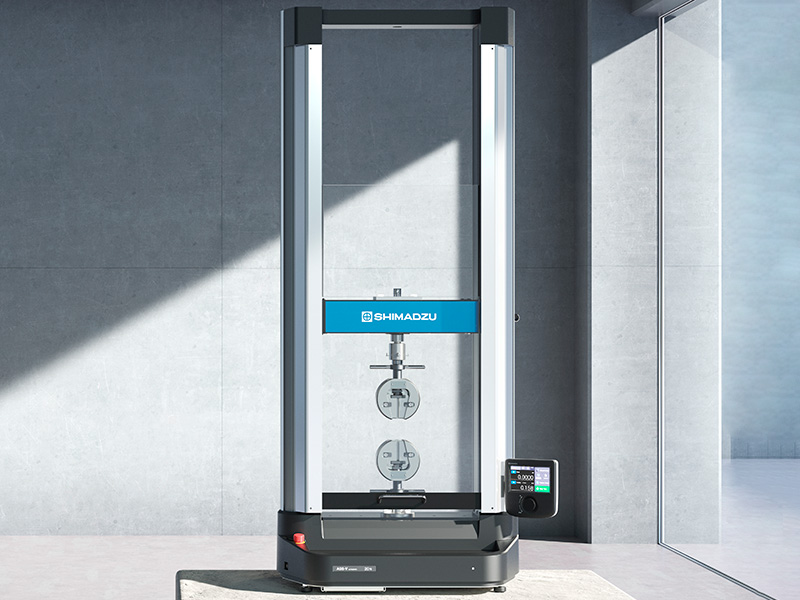

AUTOGRAPH AGS-V Series
Tabletop Precision Universal Testing Machines
Universalprüfmaschine AGS-V
Die AGS-V Serie ist die ideale Prüfmaschine für Funktionsprüfungen an Bauteilen und Standard Prüfungen an Werkstoffen.
Prüfkraft 1 N - 10kN
Versuchsarten Zugversuch, Druckversuch und Biegeversuch
Einsatzgebiet Standardisierte Prüfungen, Bauteilprüfungen
Die Universalprüfmaschinen erfüllen die höchsten Regelungsanforderungen, glänzen durch ein intuitives Bedienungskonzept und setzen somit neue Standards, bei der Ermittlung von Materialparametern. Die Bedienung erfolgt über die einfach zu bedienende Prüfsoftware TrapeziumX-V
Key Features
- Erfüllt alle Anforderungen der EG Maschinenrichtlinie
- Reproduzierbare Ergebnisse mittels Registrierung der Spannzeuge
- Erhöhter Durchsatz aufgrund von extrem hoher Rücklaufgeschwindigkeit
- Hohe Genauigkeit mit einer Abtastrate von 0,2ms
- Einfach zu steuern sowohl als Stand-Alone System oder mit der bedienerfreundlichen Prüfsoftware TrapeziumX-V
Quick Specs
| Modell | AGS-V 10 kN STD | AGS-V 10 kN +250 mm | AGS-V 10 kN +500 mm | AGS-V 10 kN STD Zwei Prüfräume | AGS-V 10 kN +250mm Zwei Prüfräume | AGS-V 10 kN +500mm Zwei Prüfräume |
|---|---|---|---|---|---|---|
| Prüfkraft | 1N – 10 kN | |||||
| Geschwindigkeit vmin – vmax | 0,0005 – 1500 mm/min | |||||
| Geschwindigkeit vmin – vmax | 1650 mm/min | |||||
| Prüfraumhöhe | 1180 mm | 1430 mm | 1680 mm | 1100 mm | 1350 mm | 1600 mm |
| Prüfraumbreite | 425 mm | |||||
| Auflösung Positionierung der Traverse | 7,5 nm | |||||
Empfohlene Inhalte
-
AGX-V2 Broschüre
-
ASTM / ISO Standards
-
Application News - Measuring the Bulk Density of Graphite Powder
-
Application News - Tensile Fracture Evaluation of CFRP Using Wedge Grips for Positioning FRP
Leistungsstarker Antrieb und Präzision
Dank des Leistungsstarken AC-Antriebes und der modernen Steuerelektronik ist die AGS-V Präzise und Leistungsstark.
- Prüfgeschwindigkeit: 0,0005 - 1500 mm/min
- Höchste Genauigkeit mit einer Messwerterfassungsrate von 5 kHz
- Kraftaufnehmer mit der Genauigkeitsklasse 0,5 und 1
- Positioniergenauigkeit der Traverse mit einer Auflösung von 7,5 mm
Sicherheit und Reproduzierbare Prüfergebnisse
Eingebaute Sicherheit entsprechend EG Maschinenrichtlinie
Die AGS-V Serie verfügt im Standard über eine intelligente Traversensteuerung, die beim erkennen eines Kontaktes sofort die Maschine Stoppt. Die CE-konforme Schutzeinrichtung bietet einen maximalen Schutz während der Prüfung. Beim öffnen der Schutztür wird die Maschine sofort gestoppt. Außerdem verfügt die AGS-V Serie über ein Positionierungssystem, was es ermöglicht, automatisch immer auf einen vorher definierten Spannzeug Abstand zu verfahren. Hiermit wird die Reproduzierbarkeit der Ergebnisse sicher gestellt.
Präzision gepaart mit Effizienz
Zeitersparnis
Durch eine Vielzahl von neuen Funktionen und Verbesserungen ist die neue AGS-V Serie noch effizienter. Dank des erhöhten Genauigkeitsbereiches der Kraftmesszellen (1/1000) wird die Umrüstzeit deutlich verringert. Für viele Anwendungen reicht jetzt nur noch eine Kraftmesszelle aus. Außerdem werden die Zeiten zwischen den einzelnen Test aufgrund einer Erhöhung der Rücklaufgeschwindigkeit auf 1650 mm/min deutlich reduziert. Hierdurch wird der Durchsatz an Prüfungen gesteigert.
Benutzerfreundlichkeit und Ergonomie
Dank des innovativen Designs der AGS-V Serie ist die Maschine sehr Benutzerfreundlich und Ergonomisch. Mittels integriertem Probentisch vor der Zugprüfmaschine kann sowohl im sitzen wie auch im stehen gearbeitet werden. Dank der kurzen Wege kann schnell und Effizient geprüft werden. Die Zugprüfmaschine ist schnell und einfach zu bedienen, dank der Touch Bedieneinheit.
Benutzerfreundliche Software für einfache Bedienung und erhöhte Produktivität
TrapeziumX-V - die einfache, intuitive und zuverlässige Software von Shimadzu
Die Prüfsoftware ermöglicht es einfach, schnell und sicher Prüfabläufe gemäß aktuellen Normen oder Ihrer Prüfaufgabe zu definieren. Ob Zugversuch, Druckversuch, Biegeversuch, zyklische Prüfung oder frei definierter Prüfablauf, mit TrapeziumX-V richten Sie Ihre Prüfmaschine innerhalb kürzester Zeit für die Material- oder Produktprüfung ein. Für Normprüfungen bietet Shimadzu vorgefertigte Methoden. Durch den Intuitiven Aufbau ist der Schulungsbedarf gering.
- ISO 527-1/2 Zugversuch Kunststoff
- ISO 178 Biegeversuch Kunststoffe
- ISO 604 Druckeigenschaften
- ASTM 638 Zugeigenschaften von Kunststoffen
Normen für die Materialprüfung an Elastomeren
- ISO 527-3 Zugprüfung von Tafel und Folien
- ISO 37 Zugversuch an Elastomeren
- ISO 8295 Bestimmung der Reibungskoeffizienten
- ISO 1798 Zugeigenschaften Polymerschäume
Normen für die Prüfung von Batteriekomponenten
Din 50154 Prüfung von Metallfolien
Prüfung unter Temperatur
Temperier Kammern sind ein wichtiger Bestandteil der Qualitätssicherung in vielen Industriezweigen und spielen eine entscheidende Rolle bei der Beurteilung der Qualität, Zuverlässigkeit von Produkten und Materialien unter Temperatureinfluss.
- Temperaturbereich von -70°C bis 300°C
- Die Steuerung erfolgt mittels der Prüfsoftware TrapeziumX-V
Das Passende Zubehör für ein breites Anwendungsspektrum von Zug, Druck, Biege, Scherzug und Abziehversuchen
Probenhalter für präzise Prüfergebnisse
Zugversuche sind die am häufigsten durchgeführten Prüfungen:
- Keilspannzeug
- Schraubspannzeuge
- Pneumatische Probenhalter
Außerdem bietet Shimadzu ein breites Spektrum an Probenhaltern für Druck, Biege und Scherprüfungen

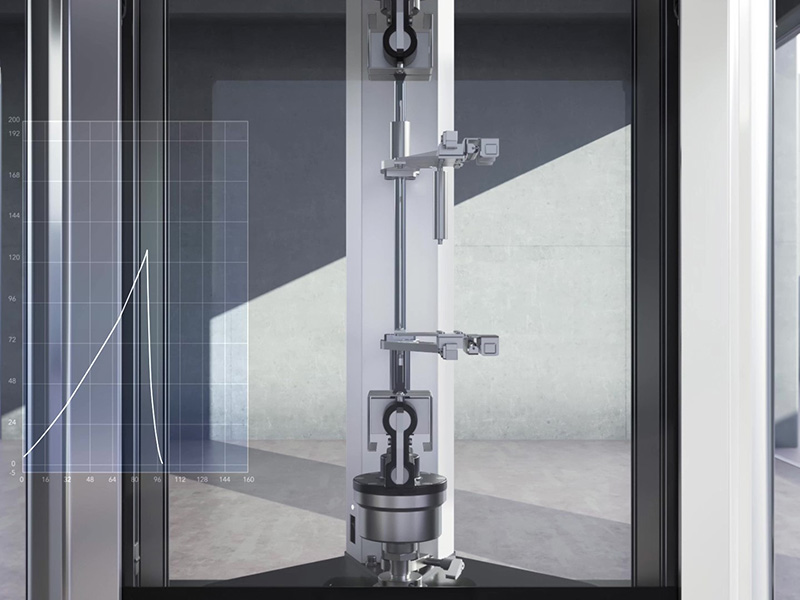

Extensometer
Fast alle Zugprüfnormen wie ISO und ASTM erfordern eine Dehnungsmessung.
- Clip-On Extensometer
- Taktile Langwegextensometer
Features
Videos
-
Autograph AGS-V Series
Shimadzu Corporation started manufacturing testing machines more than 100 years ago. We have always advanced and grown together with our customers.
We created the new AUTOGRAPH from the desire that all those performing tests can perform their work in a safer, more efficient manner.
The AUTOGRAPH AGS-V is always on the side of our customers. -
The Procedure for Material Testing Using AGS-V
AGS-V is a user-friendly testing machine that allows anyone to easily and safely measure material strength.
-

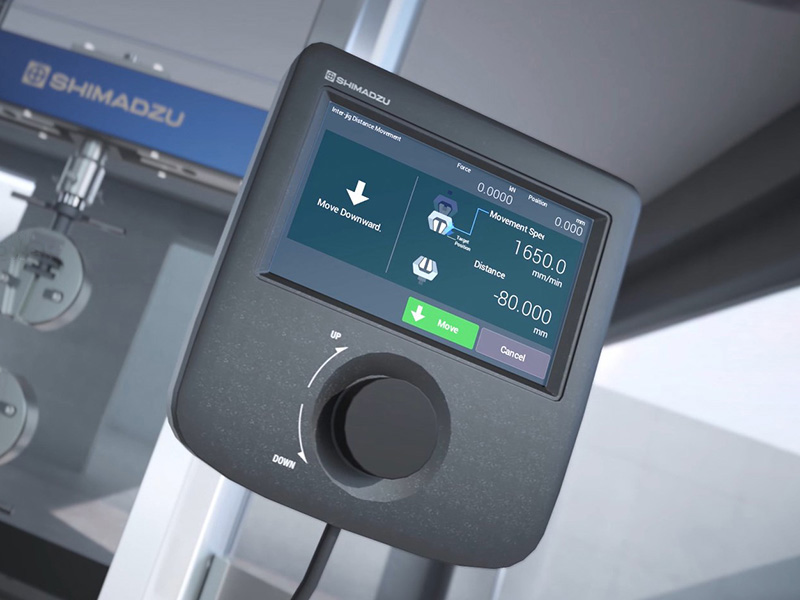

Creation of Test Conditions by the Operation Controller
The AGS-V is equipped with a highly visible color LCD panel. Test conditions can be set smoothly by following the on-screen instructions. The interface is intuitive and user-friendly for anyone.
-
Elimination of Initial Load by Specimen Protection
The AGS-V is equipped with a specimen protection function on the handheld operation controller. During specimen mounting, the applied test force can be automatically released with a single touch. This allows anyone to easily obtain accurate data.
-
Intelligent Crosshead
The AGS-V is equipped with an intelligent crosshead function that combines convenience and safety. By simply entering values such as the distance between grips, the crosshead automatically moves to the precise position. It also stops automatically when the lower limit of the jig-to-jig distance is reached, preventing collisions and ensuring operator safety.
-
Multi-table
The AGS-V is equipped with a multi-table to enhance testing efficiency. The multi-table allows tools and specimens to be kept within easy reach. Its raised edges help prevent round objects from rolling off.
-
Safety Cover
The AGS-V can be equipped with an anti-scattering cover to enhance safety. It features a user-friendly vertical sliding mechanism for easy operation. An interlock system is included; if a test is initiated while the anti-scattering cover is open, an alert will be displayed to protect the operator.
