Hydraulic Flat Grips for Heavy Cloth
Merkmale:
- Speziell zum Testen von Textielien
- Der Klemmdruck ist sehr genau einstellbar und reproduzierbar.
- Geeignet für breite Proben bis zu 85 mm
- Modelle mit einer maximalen Kapazität bis 50 kN erhältlich
- Hydraulikaggregat erforderlich!
- Mechanismus zum Einspannen der Proben
Relevante Materialien:
technischen Textilien (Geotextilien, Vließe, Gewebe etc.)
Relevante Proben:
Flachgebilde

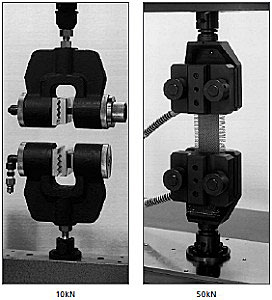

Hydraulische Flachspannzeuge verfügen über breite Spannflächen und eine starke, symmetrische Klemmkraft, wodurch diese Spannzeuge ideal für die Zugprüfung schwerer Stoffe geeignet sind. Es sind zwei Modelle von hydraulischen Flachspannzeugen erhältlich: Modelle mit einer Kapazität von 10 kN (2.200 lbf) und 50 kN (11.000 lbf).
Die Spannzeuge umfassen obere und untere Spannzeuge, wellenförmige Spannbacken, eine Vorrichtung zum Öffnen und Schließen der Spannbacken und eine Hydraulikeinheit. Die hydraulischen 10-kN-Flachspannzeuge verfügen über einen provisorischen Spannmechanismus, mit dem die Proben vorübergehend mit geringer Kraft am Spannzeug befestigt werden können, was die Zentrierung der Probe erleichtert, bevor die volle Spannkraft aufgebracht wird.
Für die 10-kN-Spannzeuge wird ein wassergekühltes Hydraulikaggregat verwendet, das eine Wasserversorgung von 10 L/min benötigt und einen maximalen Druck von 214 bar (210 MPa) hat2, 3.046 psi) und verwendet eine dreiphasige Wechselstromquelle mit 200 V und 2,5 W. Die Hydraulikeinheit des 50-kN-Greifers ist luftgekühlt und bietet einen maximalen Druck von 70 MPa (714 kg/cm).2, 10.153 psi) und erfordert zwei Stromquellen: eine dreiphasige Wechselstromquelle mit 200 V und 750 W für das Gerät und eine einphasige Wechselstromquelle mit 200 V und 35 W für den Kühlventilator.
Zusätzliche sind Wellenbacken für die Spannzeuge verfügbar.
