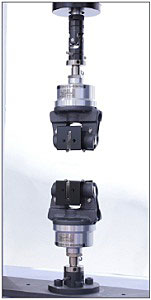

Pneumatic Flat Grips

Merkmale:

  • Ideal zum Testen von Gummi, Kunststoffen, Textilien, Stoff und Papier
  • Vorteile sind das schnelle Einspannen und eine wiederholbare Spannkraft
  • Standardmodelle bis zu 10 kN
  • Einsatzbereich bis -70 °C bis 200 °C
  • Eine Auswahl an Controllern zum automatischen Öffnen und Schließen der Griffflächen
  • Shimadzu bietet folgende Spannbacken: Pyramiden Backen, Gummibesichtete und nicht Beschichtete Backen


Material
Gummi, Kunststoffe, Textilien, Stoff, Papier

Relevante Proben:
Flachproben, Filme, Draht



Eine gute Wahl für die Zugprüfung von Gummi, Kunststoffen, Elastomeren, Textilien, Stoffen und Papier. Schnelles Spannen und eine wiederholbare Spannkraft sind Vorteile von pneumatischen Spannzeugen.

Erhältlich mit maximalen Tragkräften von bis zu 10 kN (2.200 lbf) für Standard-Griffsätze und bis zu 5 kN (1.100 lbf) für Faltenbalg-Griffsätze. Der Hauptunterschied zwischen diesen beiden Arten von pneumatischen Flachspannzeugen besteht in ihrem Betriebstemperaturbereich: -10 bis 180 °C (14 bis 356 °F) für das Standard-Set und das Faltenbalg-Set hält Temperaturen von -70 bis 200 °C (-94 °C) stand bis 392°F).

Die pneumatischen Spannzeugsätze für 1 kN (220 lbf), 5 kN und 10 kN werden mit Pyramiden Spannbacken geliefert, und die Spannzeugsätze für 50 N (11,0 lbf) werden mit nicht beschcihteten Spannbacken geliefert. Weitere Spannbacken sind Optional erhältlich.

Minimale Druckluft versorgung 2 Bar.2, 29 psi) bis 7 Bar.2, 102 psi). A 7 Bar 2Zum Betrieb der Spannzeuge ist ein Kompressor mit einem Druck von 7 Bar erforderlich. In bestimmten Regionen ist ein Luftkompressor als Zubehör erhältlich.

Das Öffnen und Schließen von Spannzeugen kann gesteuert werden durch: eine Fußpedal.

Die Fußventileinheit ist auf alle Modelle der AGX-V2-Serie, AGS-X-Serie und EZ-X-Serie anwendbar und der am häufigsten verwendete Controller. Die anderen Steuerungsoptionen werden passend zu bestimmten Modellen geliefert und sind als Teil pneumatischer-Kits erhältlich, die obere und untere Griffe, Griffflächen und eine Griffsteuerung umfassen.

Darüber hinaus sind zum Schutz des Bedieners je nach Art der installierten Griffflächen Fingerschutz erhältlich. Bei den Faltenbalg-Griffsätzen ist ein Fingerschutz im Lieferumfang enthalten. Fingerschutz für Standard-Griffsätze müssen zusammen mit den Griffen bestellt werden, da eine Griffmodifikation erforderlich ist.

Zusätzliche für den Betrieb benötigte Artikel:
- Ein externer Luftkompressor mit einem Druck von 7 Bar.
