Pneumatic Non-Shift Wedge Grips

Merkmale:

  • Anwendbar für die Prüfung einer Vielzahl von Materialien, einschließlich Metallen, Kunststoffen und Verbundwerkstoffen
  • Durch die pneumatische Wirkung wird eine konstante Klemmkraft ausgeübt, um ein Verrutschen der Probe zu minimieren
  • Spannzeuge mit einer maximalen Kapazität von bis zu 300 kN (66.000 lbf)
  • One-Touch-Spannung mittels Fußpedale
  • Geeignet für eine umfassende Auswahl an Spannbacken zur Prüfung von Stäben, Drähten, Materialien mit hoher Härte und Verbundwerkstoffen


Material:
Kunststoffe, Metalle, Holz, Verbundwerkstoffe

Relevante Proben:
Flachproben, Rundproben, Draht

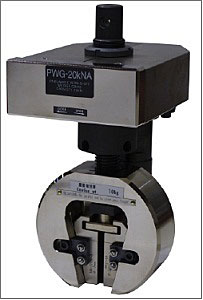

Die pneumatischen Keilspannzeuge (symmetrisch schließend) sind vorne offen und ermöglichen eine einfache Probenmontage durch Einspannen mit dem Fuß. Diese Spannzeuge sind für die Zugprüfung von Materialien wie Kunststoffen und Metallen geeignet.

Das Set beinhaltet ein oberes und unteres Spannzeug, im Standar Lieferumfang enthalten sich Pyramidenbacken für Flachproben. Zur Bedienung der Spannzeuge ist eine Fußpedal erforderlich, um die Einheit mit einem Luftkompressor zu verbinden, wird ein Gummischlauch benötigt. Beides ist als Zubehör erhältlich.

Die Spannzeuge können bei Luftdrücken zwischen 0,4 MPa (4 kgf/cm) betrieben werden2, 58 psi) und 0,6 MPa (6 kgf/cm).2, 87 psi). Eine umfassende Auswahl an zusätzlichen Backen finden Sie im Dokument „Spannbacken für manuelle und pneumatische Keilspannwerkzeuge“. Zu den Optionen gehören speziell Backen für Rundproben, Drähte, Materialien mit hoher Härte und Verbundwerkstoffe.

In bestimmten Regionen sind Sets erhältlich, die obere und untere Griffe, Backen mit Feilenzähnen, eine Fußpedaleinheit und einen Gummiverbindungsschlauch umfassen. Außerdem kann ein Kompressor als Zubehör bestellt werden. Bitte erkundigen Sie sich bei Ihrer Shimadzu-Vertretung vor Ort nach der Verfügbarkeit.

Für den Betrieb zusätzlich benötigte Artikel:
- Fußpedale
- Verbindungsschlauch aus Gummi
- 0,5 MPa (5 kgf/cm2, 73 psi) bis 0,99 MPa (10 kgf/cm).2, 144 psi) Luftkompressor
