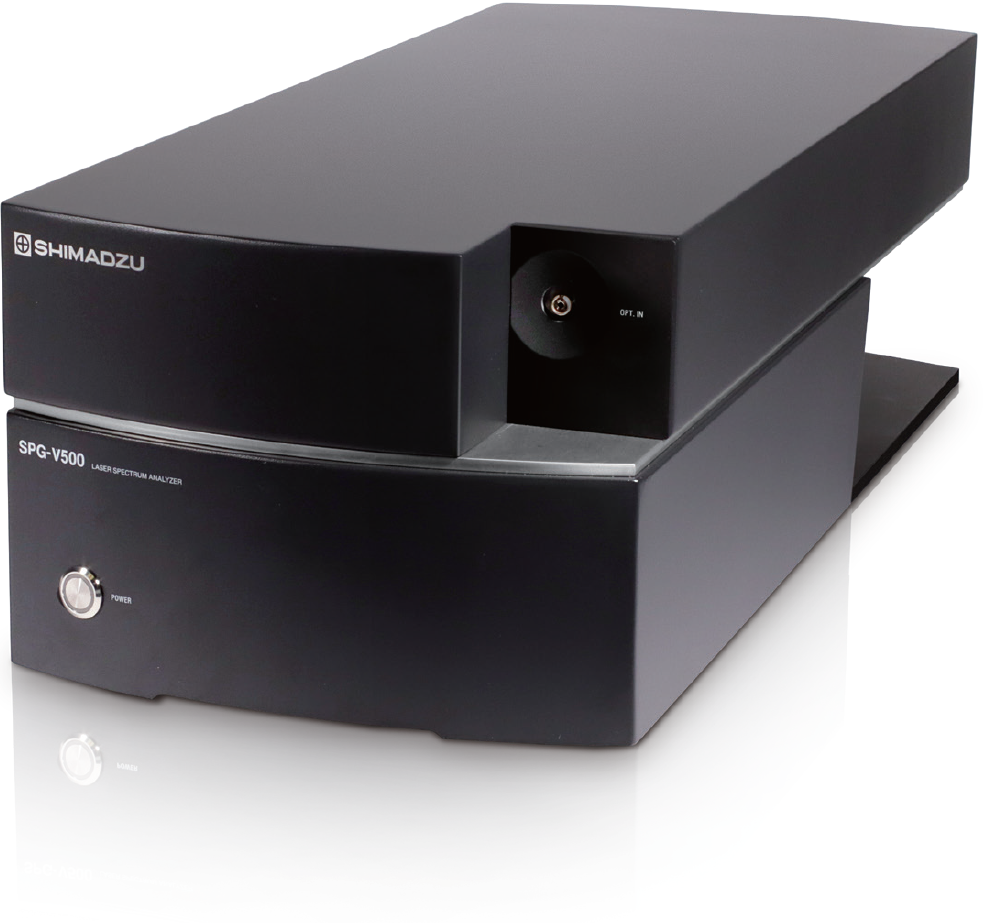

SPG-V500
Laser-Spektrum-Analysator
Laserspektren im Handumdrehen erfassen
Hohe Wellenlängenauflösung und sofortige spektrometrische Messung bei Wellenlängen von 185 bis 1095 nm
Der SPG-V500 ist ein optischer Spektrumanalysator (OSA), der für die Messung von Laserspektren optimiert ist.
Das Gerät verkürzt nicht nur die Zeit für Laserwellenlängenmessungen, sondern kann auch dazu beitragen, Modensprünge und andere longitudinalen Modenverhalten zu visualisieren, was zu schnelleren Entwicklungsgeschwindigkeiten und reduzierten Herstellungskosten für Laserlichtquellen und Lasermodule führt.
-
Sofortige spektrometrische Messungen, simultane Mehrwellenlängenmessungen und Echtzeitmessungen
-
Hohe Wellenlängenauflösung trotz Verwendung von Multimode-Fasern (MMF)
-
Breiter Messbereich, der ultraviolettes (UV), sichtbares (VIS) und nahes Infrarotlicht (NIR) abdeckt
Key Features
- Präzise Messungen mit einer hohen Auflösung von ≤0,04 nm
- Sofortige, wiederholbare Messungen
- Für Wellenlängen von 185 bis 1095 nm geeignet

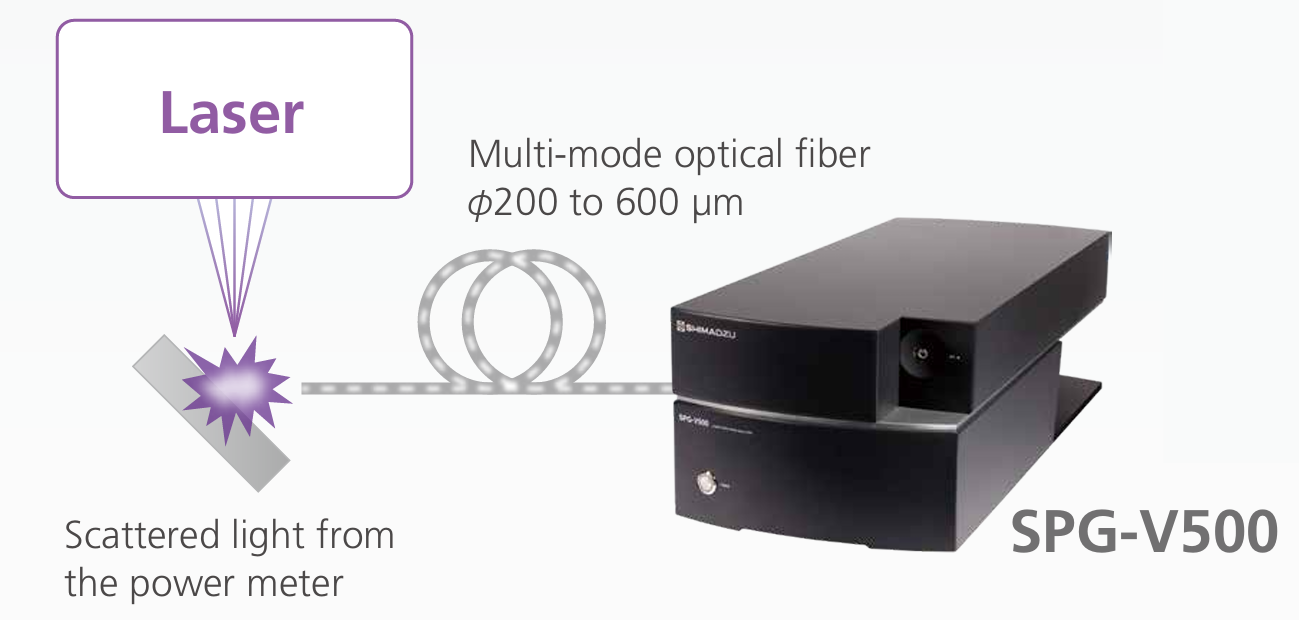

- Einfache Lichtsignaleingabe und unkomplizierte Einrichtung
- Messfunktionen zur Visualisierung des Spektralverhaltens
- Erfüllt Pharmakopöen, GLP/GMP, FDA 21, CFR Teil 11 und weitere Regularien
Quick Specs
| Optischer Steckverbinder*1 | FC Steckverbinder | SMA Steckverbinder |
|---|---|---|
| Messwellenlängenbereich*2, *3 | 185 bis 1095 nm | |
| Echtzeit-Messwellenlängenband*4 | 31.8 bis 8.2 nm | |
| Wellenlängenauflösung*5 | ≦ 0.04 nm | |
| Wellenlängengenauigkeit*5, *6 | ±0.4 nm | |
| Abmessungen und Gewicht | W270 × D650 × H211 mm, 18,7 kg | |
| Garantierte Temperaturgenauigkeit | 23±4 ℃ | |
| Betriebstemperatur/Luftfeuchtigkeit*7 | 23±10 ℃, 30 bis 70 % | |
*1: Installieren Sie ein Glasfaserkabel (separat erhältlich), das den jeweiligen Spezifikationen entspricht. Der empfohlene Kerndurchmesser beträgt 200 bis 600 µm. Dieses Produkt unterstützt eine Laserlichtleistung von bis zu 10 mW.
*2: Der einstellbare Wellenlängenbereich beträgt 190 bis 1092 nm. Die eingestellte Wellenlänge ist die Wellenlänge, die in der Nähe der Mitte des Sensors gemessen wird.
*3: Verwenden Sie einen Ordnungsfilter, wenn das Messlicht Licht mit der n-ten Ordnung (z. B. 1/2, 1/3...) der Messwellenlänge enthält.
*4: Wellenlängenintervall, das in Echtzeit gemessen werden kann. Es wird für jede eingestellte Wellenlänge festgelegt.
*5: Die Inspektionswellenlängen betragen 253,7 nm, 546,1 nm, 912,3 nm und 1092,1 nm. Der Wert um die Mitte des Sensors herum.
*6: Die Werte gelten nach Verwendung der Nullpunktkorrekturfunktion der Software.
*7: Keine Kondensation, Staub oder Vibrationen.
