Compression Test Jig for Foam Specimens
Merkmale:
- Geeignet für die Druckprüfung von Prüfkörpern aus Schaumstoff und Urethanschaum
- Erfüllt die Anforderungen der Normen ASTM D3574 und JIS K6384
- Durch die perforierte Trägerplatte kann während der Prüfung Luft aus der Probe entweichen
- Für Tests unter 1 kN
Material:
Gummischaum, Urethanschaum
Relevante Proben:
Quader
Relevante Standards:
ASTM D3574, JIS K6384
Diese Kompressionsprüfvorrichtung wurde speziell für die Prüfung von Gummischaum- und Urethanschaumproben entwickelt, die geformt, aus einer größeren Platte entkernt oder beispielsweise mit einem Noppenmuster geformt sind.

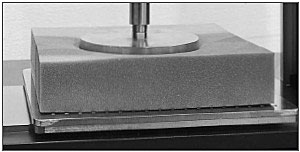

Die Druckprüfvorrichtung für Schaumstoffproben besteht aus einer oberen Druckplatte mit 200 mm Durchmesser und einer größeren unteren Platte mit 400 mm x 400 mm. Die untere Platte enthält Löcher mit einem Durchmesser von 6,5 mm und einem Abstand von 20 mm. Die Perforationen sind so konzipiert, dass während des Tests Luft aus dem Schaum entweichen kann.
Zu den üblichen Prüfungen für Kautschuk- und Urethanschaum gehören das Stauchen bis zu einer bestimmten Verformung oder Kraft, wobei die resultierende Kraft bzw. Verformung gemessen wird.
In bestimmten Regionen sind Kompressionstestkits für Schaumstoffproben erhältlich. Zusätzlich zur Druckprüfvorrichtung enthalten diese Kits eine Druck- und Biegebelastungsvorrichtung. Für Einzelheiten wenden Sie sich bitte an Ihren örtlichen Shimadzu-Vertreter.
Die Vorrichtung für die Druckprüfung von Schaumstoffproben kann nicht auf Universalprüfmaschinen mit angebrachten Schutztürenn installiert werden.
