Compression Test Jigs for Composite Materials

Merkmale:



  • Durchführung von Druckversuchen an faserverstärkten Kunststoffen und Verbundwerkstoffen
  • Wandelt eine Druckkraft in eine Scherkraft entlang der Schnittstelle zwischen Keil und Probe um
  • Zwei Versionen: eine ASTM D3410-konforme Vorrichtung und eine ISO 8515 und JIS K7076 (Methode B) konforme Vorrichtung
  • Maximale Kapazität 20 kN


Material:
Kunststoffe, Verbundwerkstoffe

Relevante Standards:
ASTM D3410, ISO 8515, JIS K7076 (Methode B)



Diese Prüfvorrichtungen verfügen über Keilspannvorrichtungen, um entlang der Schnittstelle zwischen Keilspannvorrichtung und Probe eine Druckkraft als Scherkraft auf eine flache Probe auszuüben. Sie werden zur Prüfung von faserverstärkten Kunststoffen und anderen Verbundwerkstoffen eingesetzt. Es stehen zwei Modelle zur Verfügung: eine ASTM D3410-konforme Vorrichtung und eine ISO 8515/JIS K7076 (Methode B) konforme Vorrichtung. Um die Kraft auf die Vorrichtungen auszuüben, ist ein Druckplatte erforderlich.

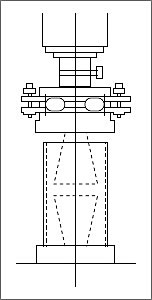

Beide Druckprüfvorrichtungen für Verbundwerkstoffe bestehen aus Keilspannzeugen, einer Spannlehre, konischen Hülsen, einer zylindrischen Führung und einem Probenentnahmesatz. Die konische Hülse und die zylindrische Führung sorgen für Stabilität der Vorrichtung und die Verjüngung zwischen Griff und Hülse verhindert ein Verrutschen des Spannfutters, was eine genaue Prüfung gewährleistet.

In einigen Regionen sind Kits erhältlich, die eine Druckprüfvorrichtung für Verbundwerkstoffe, einen kugelgelagerten Druckplattensatz und eine Druck- und Biegebelastungsvorrichtung umfassen. Für Einzelheiten wenden Sie sich bitte an Ihren örtlichen Shimadzu-Vertreter.

Zusätzliche für den Betrieb benötigte Artikel:
- Selbstausrichtende Druckplatte mit 100 mm Durchmesser
