Spherically Seated Compression Plates
Merkmale:
- Selbstausrichtende und fixierbare Platte
- Ideal für die Druckprüfung von Bauteilen
- Erhältlich mit Durchmessern von 100 mm , 210 mm und 310 mm.
- Maximale Kapazität von 250 kN
- Gehärtete Oberflächen garantieren minimalen Verschleiß
Material:
Kunststoffe, Metalle, Gummi, Bauholz, Zement
Probengeometrie:
Zylinder, Würfel, Quader

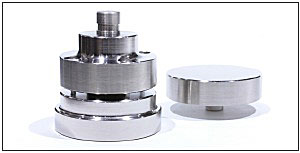

Der Vorteil dieses Druckplattensatzes, der aus einer Selbstausrichtenden oberen Druckplatte und einer festen unteren Druckplatte besteht, ist die Fähigkeit der oberen flexiblen Platte, sich selbst auszurichten, wenn sie die Probenoberfläche berührt. Dies ermöglicht die Aufbringung einer gleichmäßigen Belastung auf nichtparallele Proben wie Bauteile.
Die Selbstausrichtenden Druckplatten sind mit Durchmessern von 100 mm (3,9 Zoll), 210 mm (8,3 Zoll) und 310 mm (12,2 Zoll) erhältlich. Die Oberflächenhärte sowohl der oberen als auch der unteren Platte beträgt 60 auf der Rockwell HRC-Skala.
Die obere Platte wird an einem Adapter mit der Kraftmessdose verbunden und die untere Platte passt auf den Tisch der Prüfmaschine.
In einigen Regionen sind auch sphärisch gelagerte Kompressionsplatten, die zusätzlich zum oberen und unteren Plattensatz eine Druck- und Biegebelastungsvorrichtung enthalten, als Bausätze erhältlich. Für Einzelheiten wenden Sie sich bitte an Ihren örtlichen Shimadzu-Vertreter.
