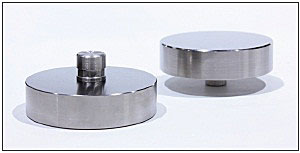

Fixed Compression Plates
Merkmale:
- Anwendbar für Kompressions- und Zyklustests einer Vielzahl von Werkstoffen und Bauteilprüfungen
- Erhältlich in den Durchmessern 50 mm, 100 mm und 200 mm (weiter Formen erhältlich)
- 250 kN maximale Kapazität
- Gehärtete Oberflächen garantieren minimalen Verschleiß
Material:
Kunststoffe, Metalle, Gummi, Bauholz, Zement
Probengeometrie:
Zylinder, Würfel, Quader
Feste Druckplatten oder Platten, wie sie auch genannt werden, sind vielseitiges Prüfzubehör, das für die Druck- und Zyklusprüfung einer Vielzahl von Materialien und Fertigprodukten geeignet ist. Gehärtete Flächen mit einer Oberflächenhärte von 60 auf der Rockwell HRC-Skala sorgen für minimalen Verschleiß und bewahren die Oberflächenglätte.
Diese universell einsetzbaren Druckplatten sind in den Durchmessern 50 mm (2,0 Zoll), 100 mm (3,9 Zoll) und 200 mm (7,9 Zoll) erhältlich. Untere Druckplatten passen in den Tisch des Universalprüfmaschine. Obere 50-mm- und 100-mm-Druckplatten werden direkt befestigt.
Für 200 mm obere Druckplatten ist eine zusätzliche Verschraubung erforderlich. Dieses Gelenk befestigt die Platte an Druck- und Biegebelastungsvorrichtungen und sollte entsprechend der Kapazität der Druck- und Biegebelastungsvorrichtung bestellt werden.
In bestimmten Regionen sind Druckplatten erhältlich, die zusätzlich zu den oberen und unteren Druckplatten auch eine Adapter zur Montage an der Kraftmessdose enthalten. Für Informationen zu diesen Kits wenden Sie sich bitte an Ihren örtlichen Shimadzu-Vertreter.
