In-Plane Compression Test Jigs for Composite Materials
Merkmale:
- Zum Testen der Druckfestigkeit von verstärkten Kunststoff und Verbundwerkstoffen entwickelt
- Maximale Kapazität von 5 kN
- Erhältlich als ASTM D695- und ASTM D3846-konforme Vorrichtung oder als JIS K7076 (Methode A) und JIS K7018 (Methode 1) konforme Vorrichtung
- Bei dieser Prüfvorrichtung handelt es sich um einen Druckversuch mit stirnseitiger Krafteinleitung
Material:
Kunststoffe, Verbundwerkstoffe
Relevante Standards:
ASTM D695, ASTM D3846, JIS K7018 (Methode 1), JIS K7076 (Methode A)

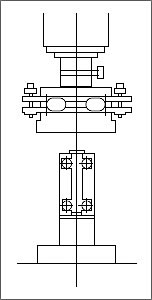

Die Druckprüfvorrichtungen für Verbundwerkstoffe sind speziell für die Prüfung der Festigkeitseigenschaften in der Ebene von dünnen, starren Kunststoffen (sowohl unverstärkt als auch verstärkt) und anderen Verbundwerkstoffen konzipiert. Die Proben werden in vertikaler Richtung in den Vorrichtungen gehalten und eine Druckkraft auf die strinseite der Probe ausgeübt.
Für Verbundwerkstoffe stehen zwei Vorrichtungen für den Druckversuch mit stirnseitiger Krafteinleitung zur Verfügung: eine Vorrichtung gemäß ASTM D695 und ASTM D3846 sowie eine Vorrichtung gemäß JIS K7076 (Methode A) und JIS K7018 (Methode 1). Zur Ausübung der Druckkraft wird ein selbst ausrichtende Druckplatte mit einem Durchmesser von 100 mm verwendet. Diese sollte zusammen mit den Vorrichtungen bestellt werden sollte.
In bestimmten Regionen sind Kits erhältlich, die einen Typ einer Druckprüfvorrichtung für Verbundwerkstoffe in der Ebene, einen Satz sphärisch sitzender Druckplatten mit einem Durchmesser von 100 mm und eine Druck- und Biegebelastungsvorrichtung umfassen, die auf ein bestimmtes Modell eines Universalprüfgeräts abgestimmt sind.
Zusätzliche für den Betrieb benötigte Artikel:
- Druckplatten mit 100 mm Durchmesser
