Optical Fiber Tensile Jig

Merkmale:

  • Speziell für die Zugprüfung von optischen Fasern und anderen spröden Fasern
  • Pneumatische Wirkung minimiert das Rutschen der Probe an den Spannflächen
  • 0,1 kN maximale Kapazität


Material:
Glas

Proben:
Fasern

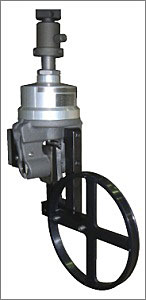

Diese Vorrichtung ist für die Zugprüfung von optischen Fasern und anderen spröden Fasern konzipiert. Die Vorrichtung besteht aus oberen und unteren pneumatischen Probenhaltern mit flachen Spannflächen, gefolgt von einer Kraftabbaurolle mit großem Durchmesser.

Die pneumatik übt während der Prüfung einen konstanten Druck aus, wodurch ein Rutschen der Probe an den Spannflächen minimiert wird. Die Zugspannung des Prüfkörpers wird durch Reibschluss auf der Kraftabbaurolle reduziert. Darüber hinaus übt die Winde selbst eine selbstspannende Wirkung aus und die beiden Winden sind auf gegenüberliegenden Seiten der Prüfachse angeordnet, um außeraxiale Kräfte zu minimieren.

Ein maximaler Luftdruck von 0,7 MPa.2102 psi) ist für die pneumatischen Spannzeuge erhältlich. Zum Öffnen und Schließen der pneumatischen Flachspannzeuge ist eine Fußpedal erforderlich. Ein Luftkompressor ist im Set nicht enthalten. In bestimmten Regionen ist ein Luftkompressor als Zubehör erhältlich. Bitte wenden Sie sich bezüglich der Verfügbarkeit an Ihren örtlichen Shimadzu-Vertreter.

Für den Betrieb zusätzlich benötigte Artikel:
- A 0,7 MPa (7 kgf/cm2, 102 psi) Luftkompressor
- Bedieneinheit
