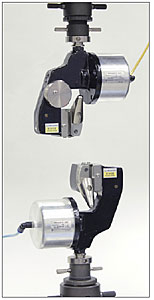

Pneumatic Capstan Grips for Yarn and Cables
Merkmale:
- Geeignet für die Prüfung von Garn- und Metallkabel und -schnüre
- Modelle mit einer maximalen Kapazität von 50 N , 1 kN und 5 kN
- Pneumatische Steuerung erlaubt schnelles Einspannen der Probe und eine wiederholbare Spannkraft
- Einfaches öffnen und schließen der Spannzeuge mittels pneumatik
Material:
Textil, hochfestes Garn, Metall, Kunstoff
Probengeometrie:
Kabel, Schnüre, Garn
Relevante Standards:
JIS K1013, JIS K1095
Diese pneumatischen Spannzeuge werden zur Zugprüfung von Garn- und Metallkabeln verwendet und halten Proben mithilfe einer Windenkonstruktion. Auf die Probe kann eine Vorspannung ausgeübt werden, um die Montage und Ausrichtung der Probe zu erleichtern, und die pneumatische Wirkung ermöglicht ein schnelles und einfaches Einsetzen der Probe.
Pneumatische Spillgreifer für Garn und Kabel sind mit einer maximalen Kapazität von bis zu 5 kN (1.100 lbf) erhältlich. Bei 1-kN- (220 lbf) und 5-kN-Griffen wird die Vorspannung durch eine Feder bereitgestellt und die angewendeten Kraftwerte liegen zwischen 0,2 N (0,044 lbf) und 2 N (0,44 lbf). Bei den Spannzeugen mit einer Tragfähigkeit von 50 N können diskrete Kräfte von 0,005 N (0,0011 lbf), 0,05 N (0,011 lbf) und 0,1 N (0,022 lbf) über Gewichte als Vorspannung aufgebracht werden.
Es sind Sets, die aus Ober- und Untergriffen mit flachen Spannbacken bestehen. Diese Spannzeuge werden mit einem maximalen Luftdruck von 0,7 MPa (7 kgf/cm) betrieben2, 102 psi). Daher ist ein Griffbediener zum Öffnen und Schließen der Griffflächen erforderlich. Darüber hinaus beträgt der Druck 0,7 MPa (7 kgf/cm).2, 102 psi) Luftkompressor wird benötigt, um den Luftdruck bereitzustellen.
Zu den Griffbedienoptionen für die Spannzeuge mit einer Kapazität von 1 kN und 5 kN gehören eine Fußpedal oder ein Handschalter. Die Steuerung über den Controler startet die Traverse automatisch, wenn sich die obere und untere Spannbacken schließen, und die Spannzeuge werden automatisch freigegeben, wenn die Traverse nach dem Test wieder auf ihre ursprüngliche Höhe zurückkehrt. Bei den Spannzeugen mit einer Tragkraft von 50 N stehen wahlweise eine Fußpedal Einheit oder ein Handschalter zur Verfügung.
Die Fußventileinheit ist die am häufigsten verwendete Griffbedienungsmethode. Als Zubehör erhältlich, ist es mit allen Universaltester-Serien kompatibel. Für die anderen Griffbetätiger sind Griffsätze erhältlich, die neben Ober- und Untergriffen auch den Griffbetätiger enthalten. Diese Spannsätze sind auf bestimmte Prüfmaschinenmodelle zugeschnitten.
Für weitere Informationen zur Verfügbarkeit eines Luftkompressors in Ihrer Region wenden Sie sich bitte an Ihren örtlichen Shimadzu-Vertreter.
Für den Betrieb zusätzlich benötigte Artikel:
- A 0,7 MPa (7 kgf/cm2, 102 psi) Luftkompressor
