T-Grooved Surface Plates for Compression Tests and Tension-Compression Tests
Merkmale:
- Für die Prüfung von Bauteilen und großen Proben
- Ermöglicht die Anbindung von weiterem Werkzeug
- Kann bei den folgenden Modellen eingesetzt werden: AGX-V2 und AGS-X
- Optionen für Zug-Druck-Prüfungen oder reine Druckprüfungen
Oberflächenplatten sind Zubehör zur Prüfung großer Proben und fertiger Objekte. Die T-Nuten ermöglichen das Anbringen von verschiedenen Schraubstöcken und Haltern auf der Platte, wodurch die Proben für die Versuche flexibel ausgerichtet werden können. Die Platte wird mit dem Tisch der Prüfmaschine verschraubt.
T-Nutplatten mit einer Größe von bis zu 500 mm x 500 mm sind mit den Standardmodellen der AGX-V2-Serie und der AGS-X-Serie kompatibel. Die größeren T-Nutenplatten mit den Maßen 900 mm x 900 mm sind für die verbreiterten Bodenmodelle der Serie AGX-V2- Serie mit einer Breite von 1000 mm geeignet.
Außerdem werden die Platten danach unterschieden, ob sie für die Zug-Druck-Prüfung oder nur für die Druckprüfung geeignet sind, und schließlich danach, mit welchem System sie kompatibel sind. Der anwendbare Temperaturbereich für T-gerillte Oberflächenplatten ist 0°C bis 40°C.

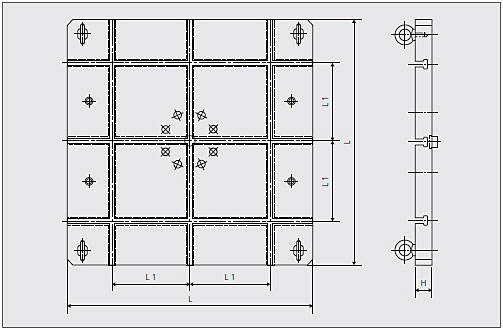

Wichtige Parameter, die bei der Auswahl einer T-Nutenplatte zu berücksichtigen wären, sind die Gesamtlänge der Platte (L) und der Abstand zwischen den Nuten (L1).1). Zusammen bestimmen diese Parameter die Anzahl der Rillen entlang der Länge der Platte sowohl in horizontaler als auch in vertikaler Richtung.
Die Montage mit einer Sicherheitstür bedingt einschränkungen.
