AIMsight - Features
Infrared Microscope
Effizientes Probenhandling
Effizientes Probenhandling

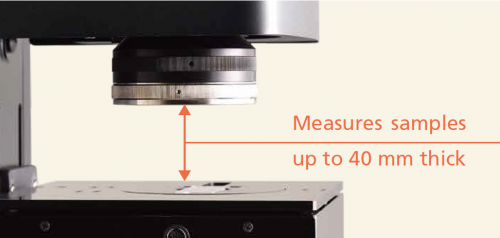

Die motorisierte Probenbühne ermöglicht es, Proben schnell und einfach für die Analysen auszurichten. Dabei kann das Kondensorobjektiv leicht durch die Anwender*innen entfernt werden, um Reflexions- und ATR-Messungen an bis zu 40 mm dicken Proben durchzuführen.
Kommt Direkt Zum Messpunkt
Mit integrierter Weitfeldkamera
Kein langes Suchen mehr: Mikroskopischer Partikel auf Metalloberfläche
Die integrierte Weitfeldkamera ermöglicht eine großflächige Betrachtung der Probe über einen Bereich von 10 x 13 mm mit variablem Digitalzoom. Der Wechsel zwischen Weitfeld- und Mikroskopobjektiv erfolgt vollautomatisch per Mausklick, wobei alle Ortsinformationen erhalten bleiben. Dies ermöglicht einen hocheffizienten Workflow ohne viel Zeit mit Suchen verbringen zu müssen.
Infrarotmessung Bei Gleichzeitiger Probenbetrachtung
Infrarotspektren können direkt während der Probebetrachtung aufgenommen werden. Dies ermöglicht eine schnelle visuelle und infrarotspektroskopische Analytik, ohne zwischen sichtbarem und Infrarotlicht wechseln zu müssen.
Schematische Darstellung der optischen Strahlengänge
Grüner Strahl: Sichtbares Licht
Roter Strahl: Infrarotlicht
Automatische Erkennung von Messpositionen
Automatische Erkennung von Messpositionen
- Auf Knopfdruck erkennt die Messsoftware markante Stellen auf der Probenoberfläche und wählt automatisch die passende Messapertur aus. Vorgeschlagene Spots können bei Bedarf per Mausklick aus der Auswahl entfernt und/oder manuell hinzugefügt werden. Die ausgewählten Spots werden mit Hilfe der motorisierten Probenbühne automatisch gemessen. Zu jedem Spektrum wird ein visuelles Mikroskopbild gespeichert, so dass nachvollzogen werden kann, wo das Spektrum auf der Probe aufgenommen wurde.
Ultramikroanalyse dank des besten Signal-Rausch-Verhältnisses seiner Klasse
Das AIMsight ist optimal für die Messung von extrem kleinen Flächen und Proben geeignet. Es erreicht ein S/N-Verhältnis von 30.000:1, das beste in seiner Klasse. Dadurch können selbst von mikroskopisch kleinen Objekten in kurzer Zeit Spektren von hoher Qualität aufgenommen werden.
Transmissionsmessung einer Polystyrol-Kugel
Eine Polystyrolkugel mit einem Durchmesser von 10 Mikrometern wurde in Transmission gemessen. In kurzer Messzeit wurde eine ausgezeichnete Spektrenqualität mit geringem Rauschen erreicht.
Hochsensitive ATR-Messungen
Das AIMsight liefert auch bei Proben mit hohem Brechungsindex artefaktfreie ATR-Spektren von hoher Qualität aufgrund seines steilen Lichteinfallswinkels. Zudem gewährleistet das Germanium-Objektiv mit Antireflexbeschichtung eine hohe Messempfindlichkeit

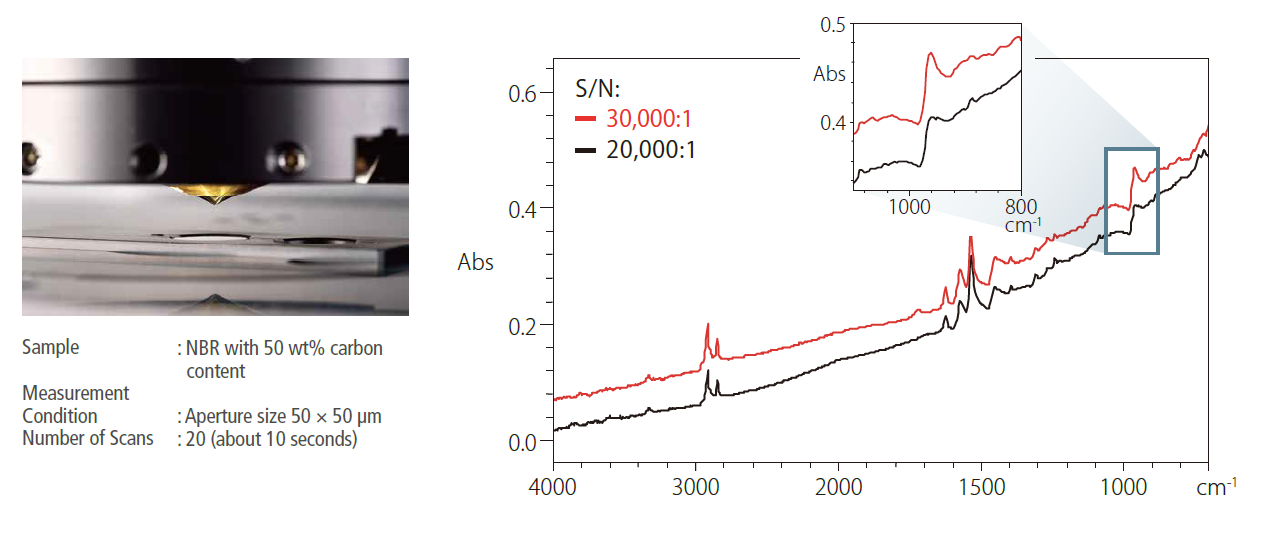

ATR-Messung von schwarzem Kautschuk
Ein Acrylnitril-Butadien-Kautschuk (NBR) mit 50 Gew.-% Kohlenstoff wurde mit einem
Germanium-ATR-Objektiv gemessen. Die schwache Bande der C=C-H-Biegeschwingung bei 970 cm-1 war trotz des hohen Brechungsindexes der Probe deutlich zu erkennen
Längenbestimmung
In Aufnahmen des Infrarotmikroskops können beliebige Längen und Abstände bestimmt werden. Die Ergebnisse lassen sich abschließend mit einem einzigen Klick als Bericht ausgeben.
Einfache Substanzidentifikation
Kontaminationen im Fokus
Sorgfältig zusammengestellte Spektrenbibliotheken sind entscheidend für die Identifizierung unbekannter Substanzen. Shimadzu bietet exklusive Bibliotheken für häufig detektierte Verunreinigungen an, einschließlich UV- und thermisch verwitterter Kunststoffe.
- Contaminant Library for LabSolutions IR
- Thermally-Damaged Plastics Library
- UV-Damaged Plastics Library
Programm für die Kontaminanten-Analyse
Das Programm Contaminant Analysis, das standardmäßig in der LabSolutions™ IR-Software enthalten ist, ermöglicht die automatische Identifizierung von Substanzen in aufgenommenen Spektren. Hierbei wird eine Spektrendatenbank für typische Kontaminanten verwendet. Ein speziell von Shimadzu entwickelter Identifikationsalgorithmus (Patent JP5205918) erkennt Haupt- und Nebenkomponenten in Gemischen und gibt die Wahrscheinlichkeit einer korrekten Identifizierung an. Dabei ist es nicht erforderlich, die Anzahl der Komponenten in der Mischung anzugeben. Dadurch wird die Analyse auch für weniger erfahrene Anwender*innen vereinfacht.
Spectrum Advisor (Zum Patent angemeldet)
Die Spectrum Advisor-Funktion ist direkt in die Auswertesoftware integriert. Sie ermöglicht den Vergleich gemessener Spektren mit Beispielmessungen und schlägt Korrekturmaßnahmen vor, um qualitativ hochwertige Spektren zu erhalten
Komponenten sichtbar machen mit Chemical Imaging*
Die Verteilung von Analyten lässt sich durch die Visualisierung von Peakhöhen oder -flächen, multivariate Analysen (PCR/MCR) oder anhand der spektralen Ähnlichkeit mit Referenzspektren sichtbar machen.

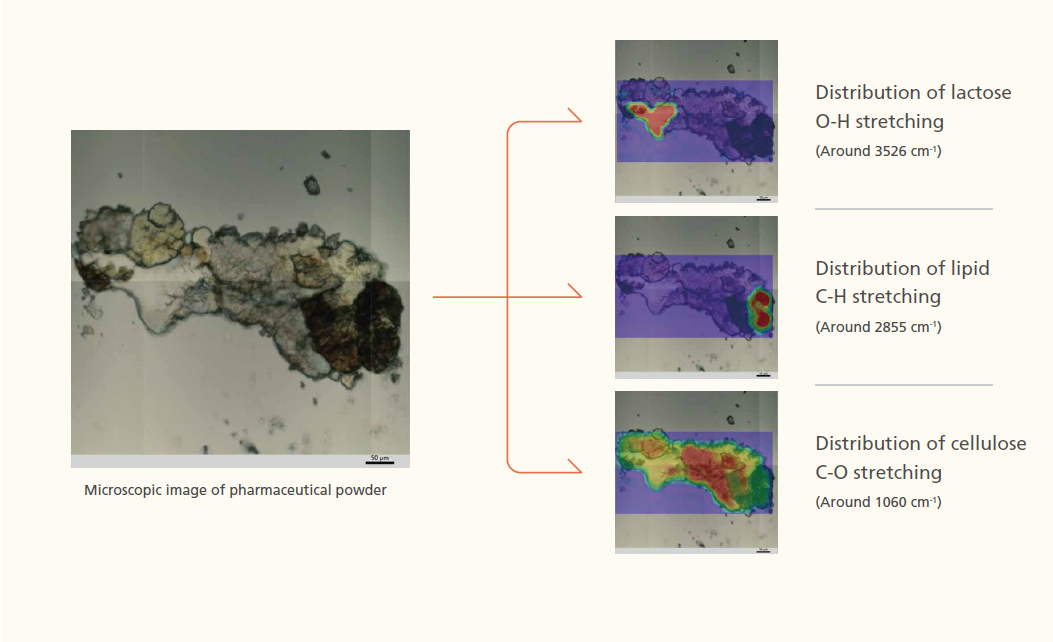

Chemisches Bild eines pharmazeutischen Pulvers
Ein pharmazeutisches Pulver wurde mit einer Diamant-Zelle komprimiert und anschließend eine Mapping-Messung durchgeführt. Die chemische Verteilung der Pulverbestandteile wie Laktose, Lipide und Zellulose ist in den drei Abbildung rechts dargestellt. Die Farbanzeige kann zwischen ein- und mehrfarbig umgeschaltet werden.
* Für die chemische Bildgebung wird das optionale Mapping-Programm benötigt (P/N 206-35093-41).
